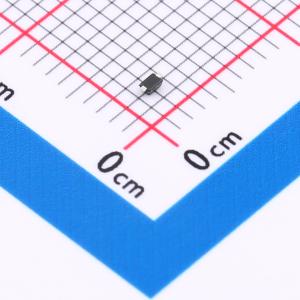

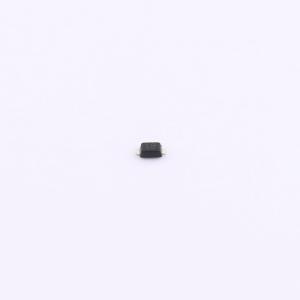

温馨提醒：图片仅供参考，商品以实物为准
ESDBVD5V0D5-ES
极性:双向 单路保护 反向关断电压（典型值）：5V (Max) 击穿电压（最小值）：6V 钳位电压：9V 峰值脉冲电流（8/20us）：5A，电容Cj：3.5pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容5.0V，单路双向ESD静电防护器件，15kV，CJ：3.0pF；音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESDBVD5V0D5-ES
- 商品编号
- C22464595
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.022667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 75W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 3.5pF |
商品概述
ESDBVD5V0D5-ES 是一款低电容瞬态电压抑制二极管，专为保护高速数据接口而设计。该器件旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力损害。ESDBVD5V0D5-ES 集成了一对低电容转向二极管和一个瞬态电压抑制二极管。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- ±25kV 接触放电
- ±25kV 空气放电
- 75W 峰值脉冲功率 (8/20μs)
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 超低电容：典型值 4.5pF
应用领域
- USB 2.0 和 USB 3.0
- SATA 和 eSATA
- 笔记本和手持设备
- HDMI 1.3 和 HDMI 1.4
- PCI Express
