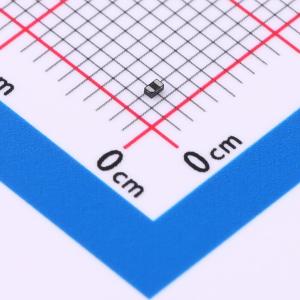

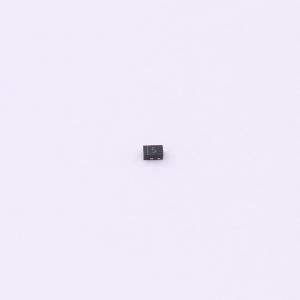

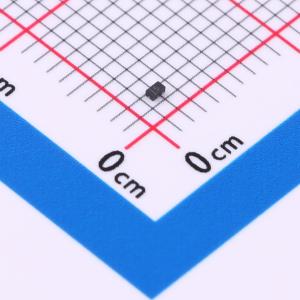

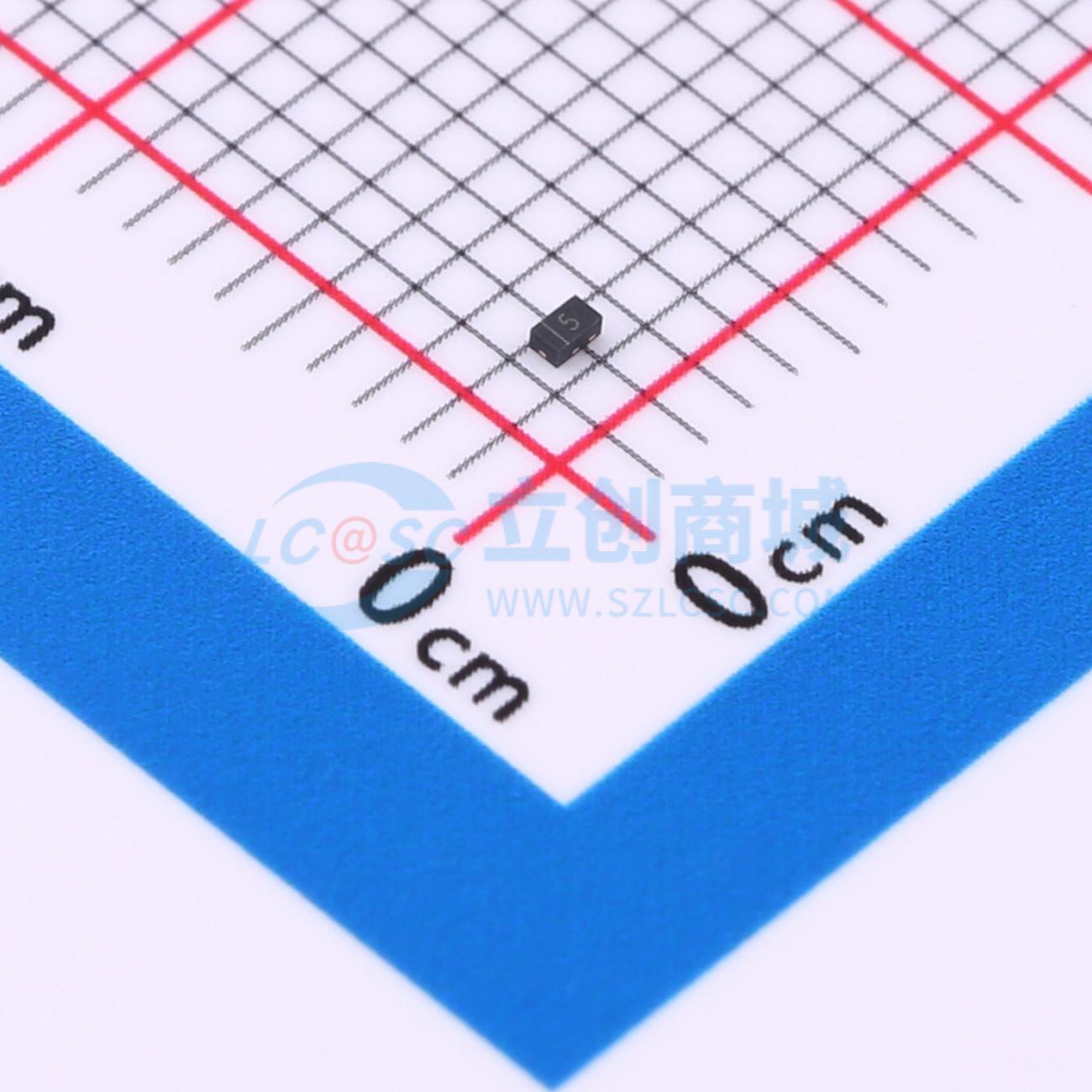

PESD5V0S1UL,315-ES
极性:单向 单路保护 反向关断电压（典型值）：5V (Max) 击穿电压（最小值）：6V 钳位电压：10V 峰值脉冲电流（8/20us）：15A，电容Cj：150pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容5.0V，单路单向ESD静电防护器件，30kV，CJ：150pF；5.0V电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD5V0S1UL,315-ES
- 商品编号
- C22464596
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 225W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 150pF |
商品概述
PESD5V0S1UL,315-ES 旨在保护电压敏感元件，防止其因静电放电（ESD）而损坏或出现闩锁现象。出色的钳位能力、低泄漏和快速响应时间，为暴露于 ESD 的电路板级设计提供了同类最佳的保护。由于其尺寸小且为单向设计，它非常适合用于手机、MP3 播放器和需要音频线路保护的便携式应用。
商品特性
- IEC 61000 - 4 - 2 4 级 ESD 保护
- ±15kV 接触放电
- ±15kV 空气放电
- 225W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合 RoHS 标准
- 保护一条单向线路
- 结电容：典型值 150pF
应用领域
- 手机及配件
- 便携式数字助理
- 笔记本电脑和手持设备
- 数码相机
- MP3 播放器
- 外围设备
