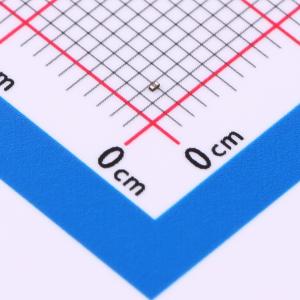

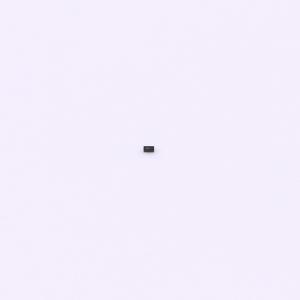

温馨提醒：图片仅供参考，商品以实物为准
ESD73111CZ-ES
极性:双向 单路保护 反向关断电压（典型值）：3.3V (Max) 击穿电压（最小值）：5V 钳位电压：5V 峰值脉冲电流（8/20us）：9A，电容Cj：0.2pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3/5.0V深回扫超低电容超低钳位CSP0603-2L双向ESD防护器件，9A、20kV、0.2pF；USB3.X/USB4.0/HDMI等高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD73111CZ-ES
- 商品编号
- C22464606
- 商品封装
- CSP0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.0106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8.8V | |
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
ESD7311CZ-ES 静电放电保护器专为替代便携式应用中的多层压敏电阻而设计，例如手机、笔记本电脑和个人数字助理。其特点在于采用了大横截面积结以传导高瞬态电流，并提供理想的板级保护电气特性，例如与多层压敏电阻相比，具有更快的响应时间、更低的工作电压、更低的钳位电压且器件无性能衰减。该器件可保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。
商品特性
- 符合 IEC 61000-4-2 第 4 级 ESD 保护标准
- ±15kV 接触放电
- ±15kV 空气放电
- 50W 峰值脉冲功率
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 低结电容：0.2pF 典型值
应用领域
- 手机及配件
- 个人数字助理
- 无绳电话
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 数码相机
