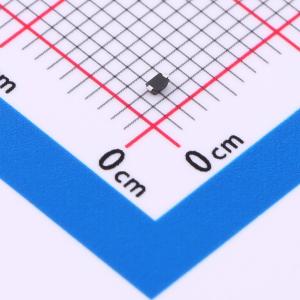

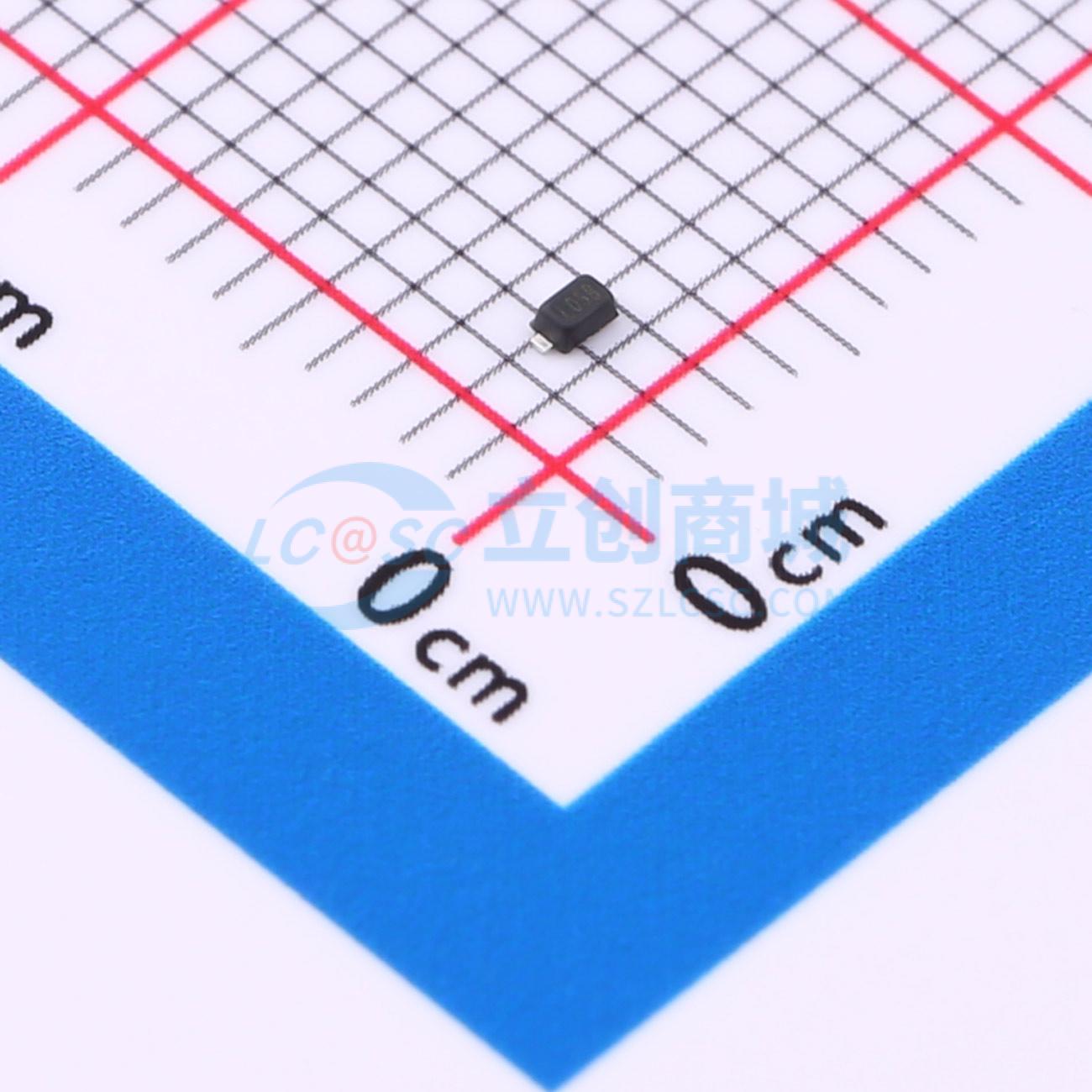

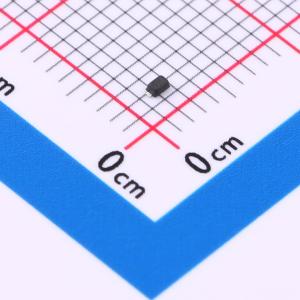

ESD5V0B03-523-ES
极性：双向 单路保护 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6.5V 钳位电压:10V 峰值脉冲电流:4A (8/20us) ,电容Cj：0.25pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V低容单路双向ESD静电防护器件，20kV，CJ：0.25pF；HDMI/USB/NFC/RF超高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD5V0B03-523-ES
- 商品编号
- C22464625
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 80W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.25pF |
商品概述
ESD5V0B03-523-ES是一款低电容TVS，专为保护高速数据接口而设计。该器件旨在保护连接至数据和传输线路的敏感电子元件免受静电放电引起的过应力影响。它集成了一对低电容引导二极管和一个TVS二极管。
商品特性
- 符合IEC 61000-4-2第4级静电放电保护标准
- 接触放电：±20kV
- 空气放电：±20kV
- 峰值脉冲功率（8/20μs）：120W
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 保护一条双向线路
- 超低电容：典型值0.25pF
应用领域
- USB 2.0 和 USB 3.0
- SATA 和 eSATA
- 笔记本电脑和手持设备
- HDMI 1.3 和 HDMI 1.4
- PCI Express
- 外围设备
