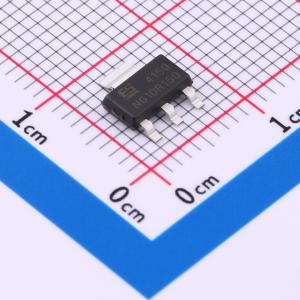

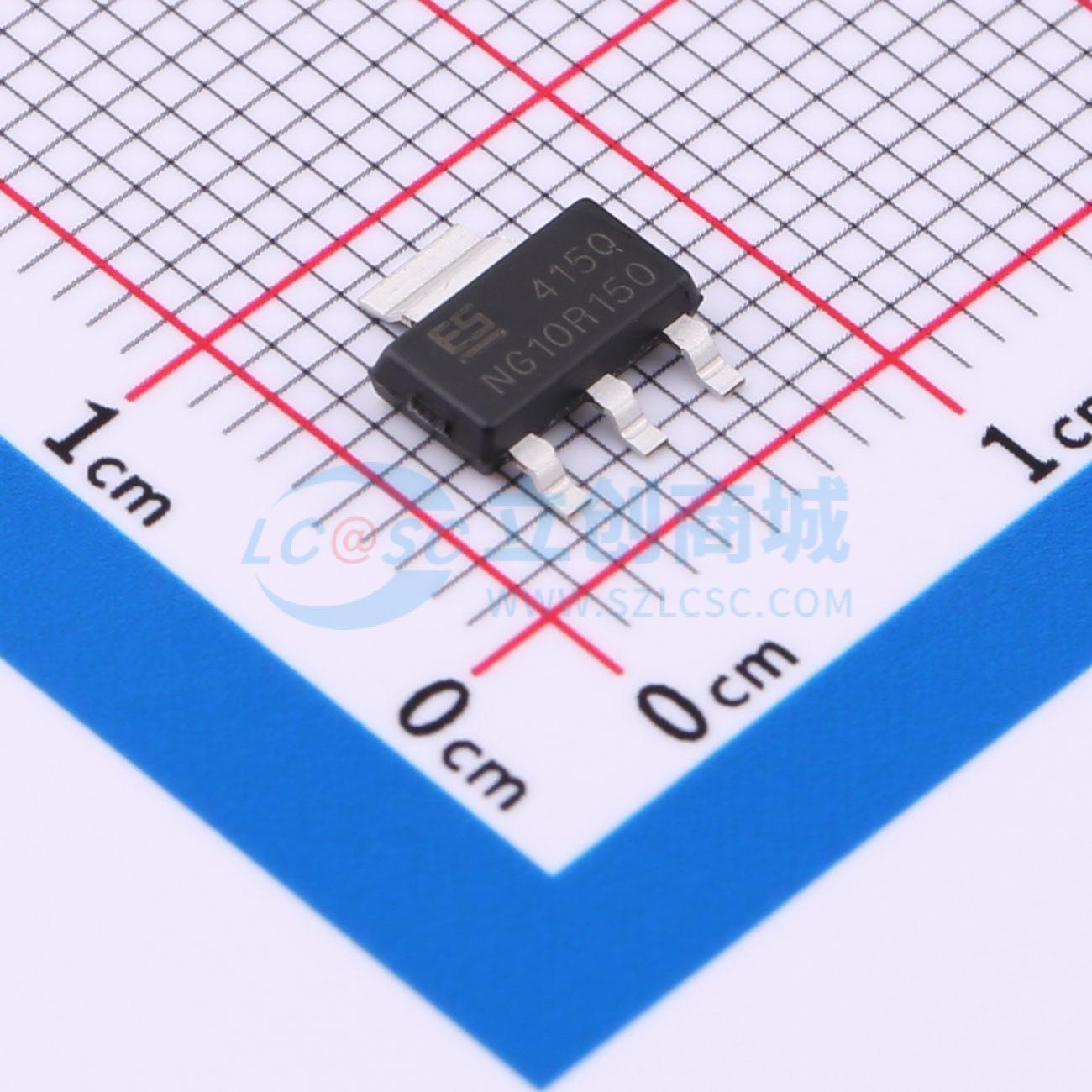

温馨提醒：图片仅供参考，商品以实物为准
DMN10H220LE-13-ES
N沟道 耐压:100V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,100V,4A,120mΩ@10V,4A,1.7V@250μA；应用领域：POE交换机、DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- DMN10H220LE-13-ES
- 商品编号
- C22464634
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 120mΩ@10V；130mΩ@4.5V | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 1.7V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 650pF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 30pF |
商品概述
SPM0413DNAQ是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，在低栅极电荷的情况下提供出色的RDS(ON)。该器件适用于高性能汽车DC-DC转换、电源开关和充电电路。标准产品SPM0413DNAQ为无铅产品。
商品特性
- 漏源耐压：-40V
- 最大RDS(on)：在VGS = -10V时为13mΩ
- 在VGS = -4.5V时为18mΩ
- 适用于汽车应用
- 通过AEC-Q101认证
- 导通电阻出色
- 通用引脚封装PDFN5×6-8L
- 100%进行Rg和雪崩测试
- 湿度敏感度等级1级
应用领域
- 汽车系统
- DC/DC转换器
- 电源转换器电路
- 便携式设备的负载/电源开关
