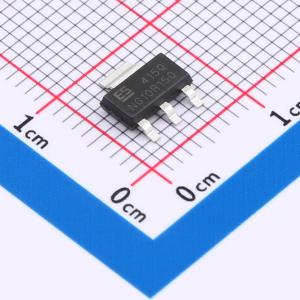

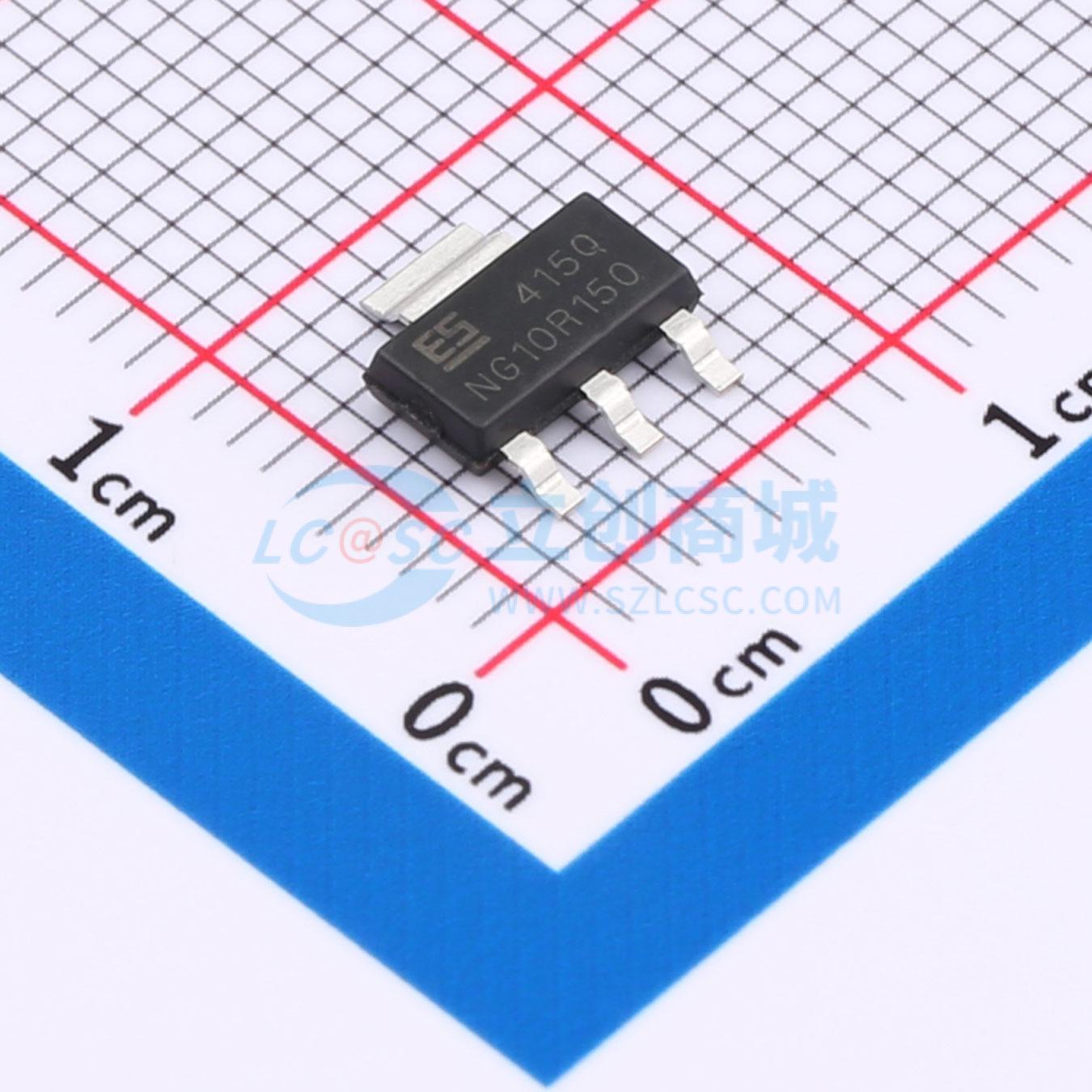

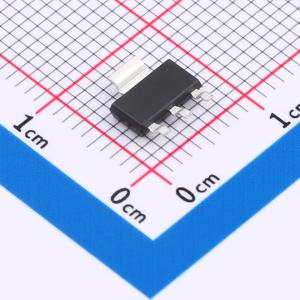

温馨提醒：图片仅供参考，商品以实物为准
NCE0106R-ES
N沟道,电流:4A,耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,100V,4A,120mΩ@10V,4A,1.7V@250μA；应用领域：POE交换机、DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- NCE0106R-ES
- 商品编号
- C22464637
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 120mΩ@10V | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V@250uA | |
| 输入电容(Ciss) | 650pF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 30pF |
商品概述
SPM0652DRAQ 是 P 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，在低栅极电荷的情况下可提供出色的 RDS(ON)。该器件适用于高性能汽车 DC-DC 转换、电源开关和充电电路。标准产品 SPM0652DRAQ 符合 RoHS 标准。
商品特性
- 漏源耐压：-60V
- 最大 RDS(ON)：在 VGS = -10V 时为 52mΩ
- 在 VGS = -4.5V 时为 67mΩ
- 通过 AEC-Q101 认证
- 出色的导通电阻
- 通用封装尺寸 PDFN3333-8L
- 100%进行 Rg 和雪崩测试
- 湿度敏感度等级 1 级
应用领域
- 汽车系统
- DC/DC 转换器
- 电源转换器电路
- 便携式设备的负载/电源开关
