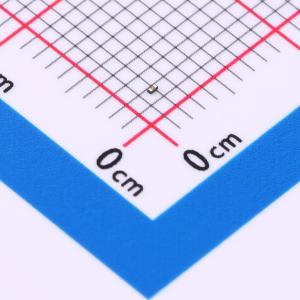

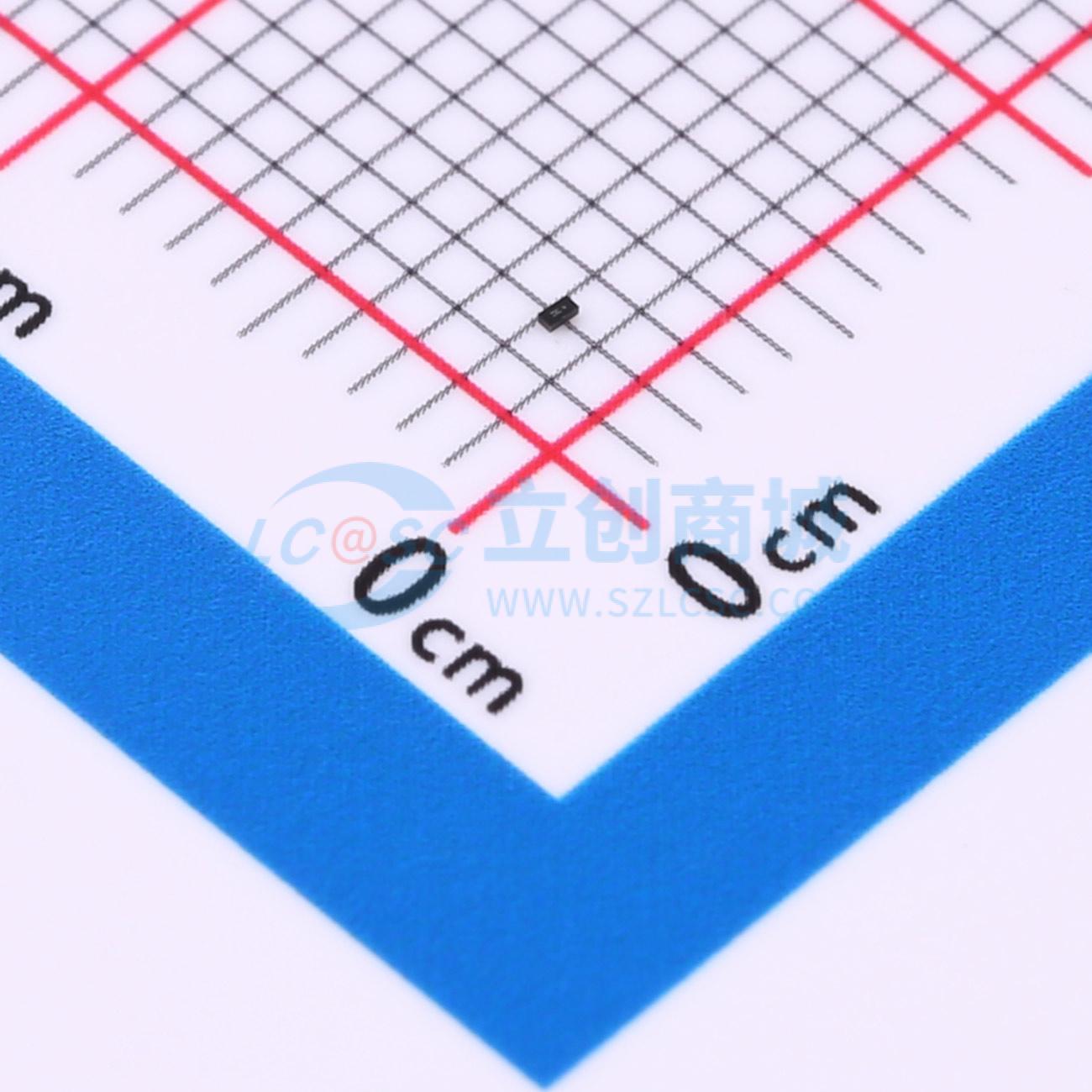

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0C1BSFYL-ES
极性:双向 单路保护 反向关断电压（典型值）：3.3V (Max) 击穿电压（最小值）：5V 钳位电压：5V 峰值脉冲电流（8/20us）：9A，电容Cj：0.2pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3/5.0V深回扫超低电容超低钳位CSP0603-2L双向ESD防护器件，9A、20kV、0.2pF；USB3.X/USB4.0/HDMI等高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD5V0C1BSFYL-ES
- 商品编号
- C22464615
- 商品封装
- CSP0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.0107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 6V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us | |
| 击穿电压(VBR) | 8.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -50℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
PESD5V0C1BSFYL-ES ESD保护器旨在替代便携式应用（如手机、笔记本电脑和PDA）中的多层压敏电阻。其采用大截面结以传导高瞬态电流，与MLV相比，具有理想的板级保护电气特性，例如快速响应时间、更低的工作电压、更低的钳位电压且无器件性能退化。该器件可保护敏感半导体组件免受静电放电及其他电压瞬态事件造成的损坏或干扰。
商品特性
- 符合IEC 61000-4-2第4级ESD保护标准
- ±15kV接触放电
- ±15kV空气放电
- 50W峰值脉冲功率（8/20μs波形）
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合RoHS标准
- 保护一条双向线路
- 低结电容：典型值0.2pF
应用领域
- 手机及配件
- 个人数字助理
- 无绳电话
- 笔记本电脑
- 数码相机
