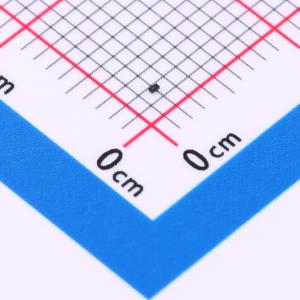

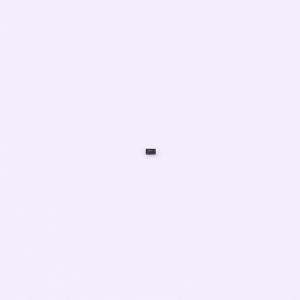

PESD3V3Z1BSFYL-ES
极性:双向 单路保护 反向关断电压（典型值）：3.3V (Max) 击穿电压（最小值）：8V 钳位电压：3V 峰值脉冲电流（8/20us）：7A，电容Cj：0.14pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3/5.0V深回扫超低电容超低钳位CSP0603-2L双向ESD防护器件，9A、20kV、0.2pF；USB3.X/USB4.0/HDMI等高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD3V3Z1BSFYL-ES
- 商品编号
- C22464605
- 商品封装
- CSP0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.0106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 6V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us | |
| 击穿电压(VBR) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -50℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
PESD3V3Z1BSFYL-ES ESD保护器旨在替代便携式应用中的多层压敏电阻，例如手机、笔记本电脑和个人数字助理。该器件采用大截面结以导通高瞬态电流，与多层压敏电阻相比，具有更快的响应时间、更低的工作电压和钳位电压，且无器件性能衰减，为板级保护提供了理想的电气特性。PESD3V3Z1BSFYL-ES可保护敏感半导体元件免受静电放电及其他电压瞬变事件造成的损坏或干扰。
商品特性
- IEC 61000-4-2 4级ESD保护
- ±15kV接触放电
- ±15kV空气放电
- 50W峰值脉冲功率(8/20 μs)
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合RoHS标准
- 保护一条双向线路
- 低结电容：0.2pF典型值
应用领域
- 手机及配件
- 个人数字助理
- 无绳电话
- 笔记本电脑、台式机及服务器
- 便携式仪器
