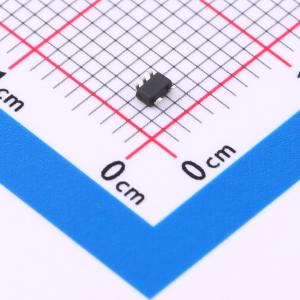

温馨提醒：图片仅供参考，商品以实物为准
CESDLC3V0J4-ES
极性:单向 四路保护 反向关断电压（典型值）：5V (Max) 击穿电压（最小值）：6V 钳位电压：10V 峰值脉冲电流（8/20us）：4A，电容Cj：0.6pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5V低容4路单向ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB/RJ45高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- CESDLC3V0J4-ES
- 商品编号
- C22464599
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.031333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
CESDLC3V0J4-ES旨在保护电压敏感组件免受ESD和瞬态电压事件的影响。优异的钳位能力、低漏电流和快速响应时间，使其成为板空间宝贵的设计中ESD保护的理想选择。
商品特性
- 符合IEC 61000-4-2第4级ESD保护标准
- ±12kV接触放电
- ±17kV空气放电
- 60W峰值脉冲功率(8/20us)
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 保护4条单向线路
- 低电容：典型值0.6pF
应用领域
- HDMI/USB2.0
- 显示器和平板显示器
- 10/100/1000以太网
- 笔记本电脑
- SIM卡端口
- ATM接口
