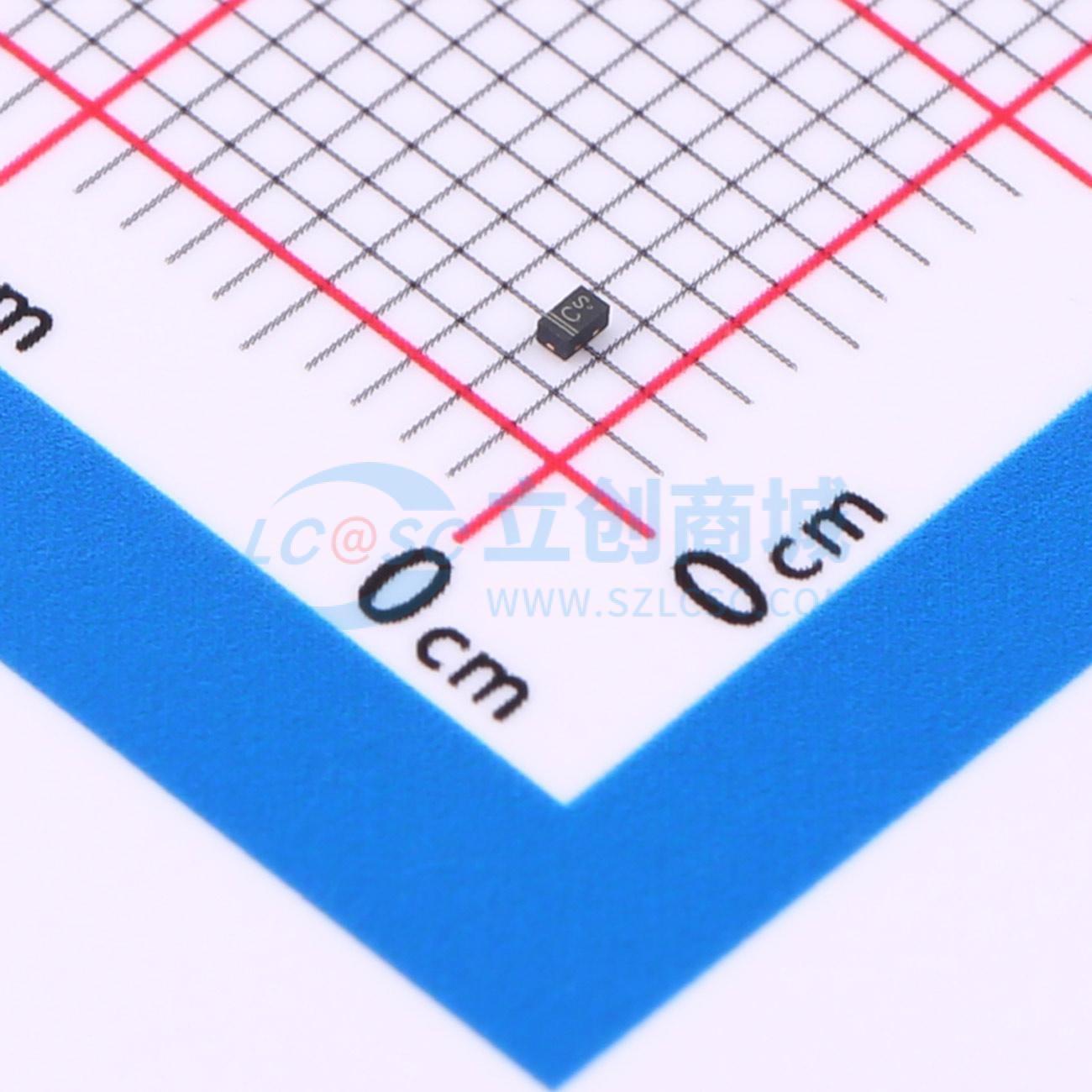

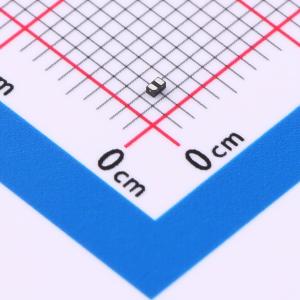

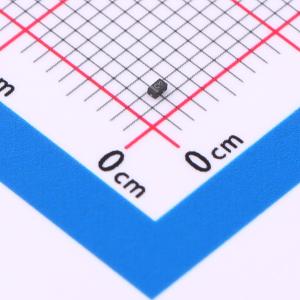

温馨提醒：图片仅供参考，商品以实物为准
DTESDBLC5V0LED02-ES
普容5.0V，单路双向ESD静电防护器件，30kV，CJ：12pF；音频/视频/通讯防护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 普容5.0V，单路双向ESD静电防护器件，30kV，CJ：12pF；音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- DTESDBLC5V0LED02-ES
- 商品编号
- C22464597
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 72W@8/20us | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
DTESDBLC5V0LED02-ES 旨在保护电压敏感元件，防止其因静电放电（ESD）而损坏或出现闩锁效应。出色的钳位能力、低泄漏电流和快速响应时间，为易受 ESD 影响的电路板级设计提供了一流的保护。由于其尺寸小且采用双向设计，非常适合用于需要音频线路保护的手机、MP3 播放器和便携式应用。
商品特性
- IEC 61000-4-2 四级 ESD 保护
- ±30kV 接触放电
- ±30kV 空气放电
- 96W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5.0V
- 低泄漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 典型结电容：15pF
应用领域
-手机及配件-便携式数字助理-笔记本电脑和手持设备-数码相机-MP3 播放器-外围设备
