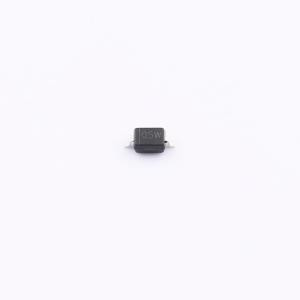

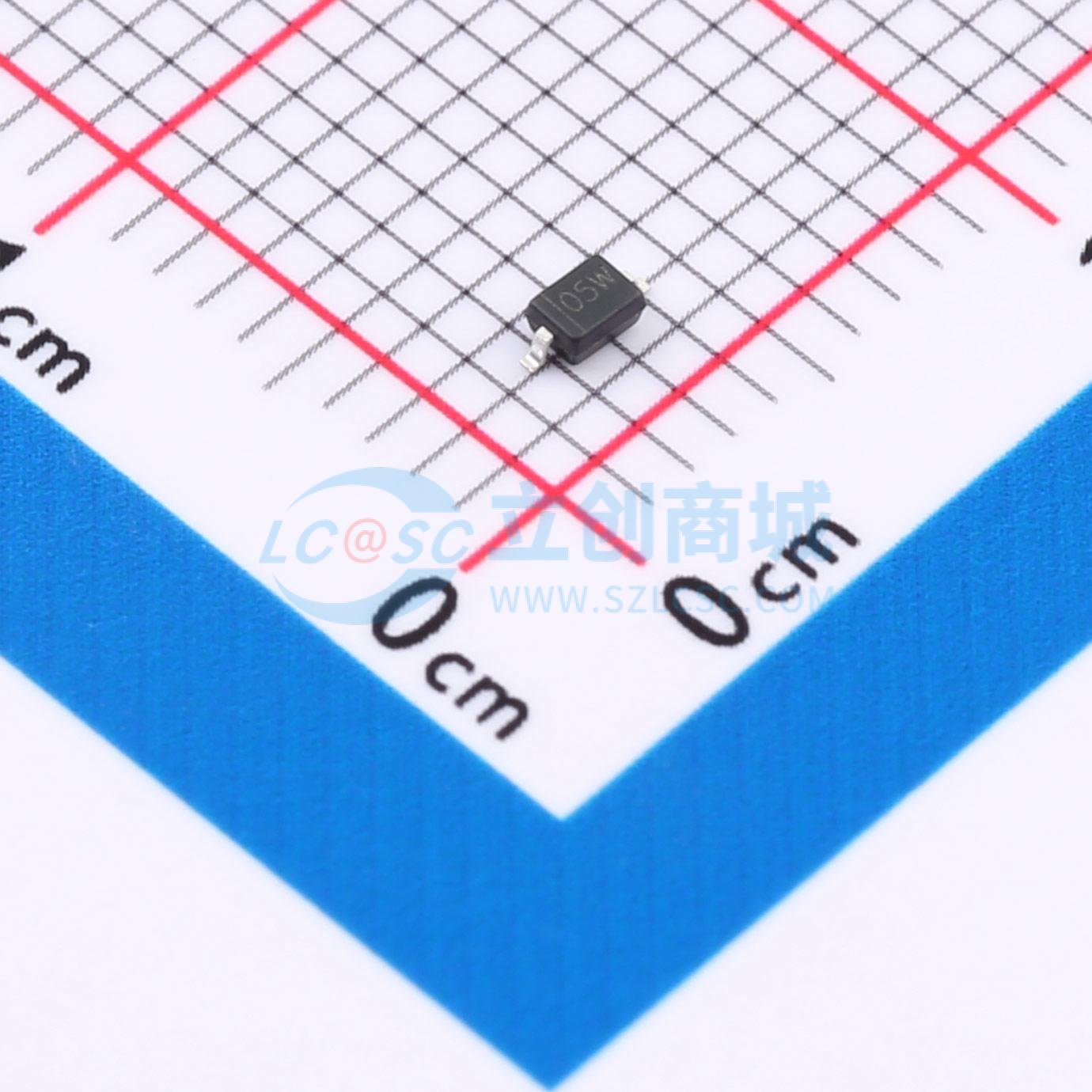

温馨提醒：图片仅供参考，商品以实物为准
ESD05V32D-A-ES
极性：单向 单路保护 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6.5V 钳位电压:13V 峰值脉冲电流:30A (8/20us) ,电容Cj：200pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 普容5.0V，单路单向ESD静电防护器件，30A，30kV，CJ：180pF；5.0V电源/音频/视频/通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD05V32D-A-ES
- 商品编号
- C22464588
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 30A | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 200pF |
商品概述
ESD05V32D-A-ES 是一款瞬态电压抑制器，旨在保护连接至数据和传输线路的元件免受静电放电、电快速瞬变和雷击的影响。所有引脚均能承受采用 IEC61000-4-2 空气放电方法的 30kV ESD 脉冲。
商品特性
- 符合 IEC 61000-4-2 Level 4 ESD 保护标准
- ±30kV 接触放电
- ±30kV 空气放电
- 450W 峰值脉冲功率 (8/20us)
- 符合 RoHS 标准
- 单向配置
- 低钳位电压
- 工作电压：3.3V/5V/7V/12V/15V/18V/24V/36V
应用领域
- USB 2.0/1.1
- GPIO
- 以太网 10/100/1000 Mbps
- 音频
- 按钮
- 工业和服务机器人
- 笔记本电脑和台式机
- 电视和显示器
- 可穿戴设备
- 手持无线系统
