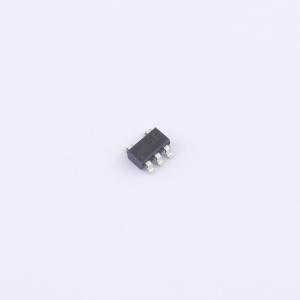

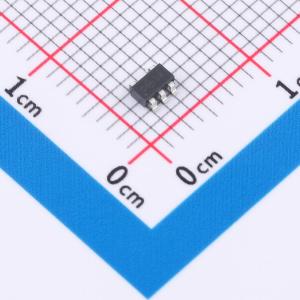

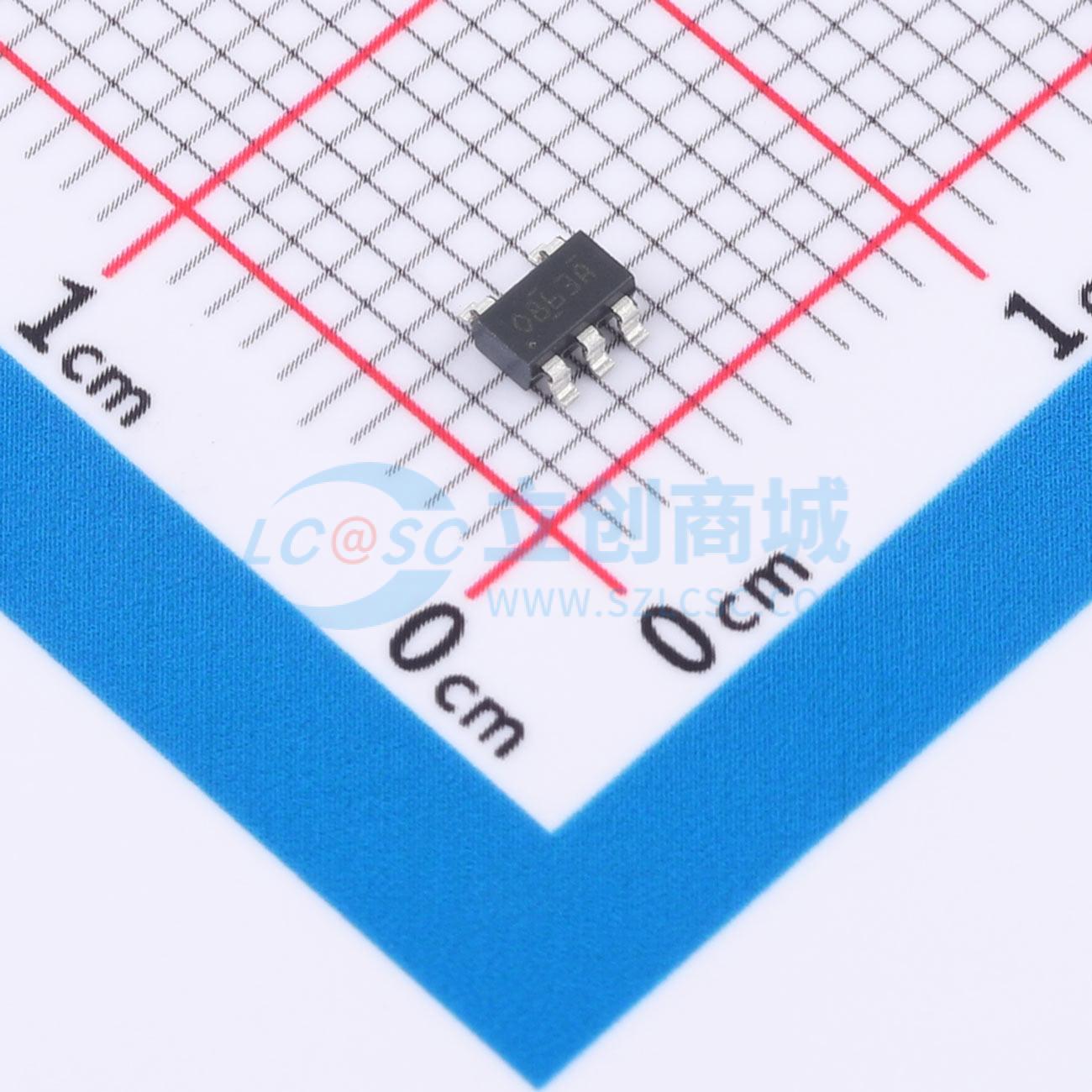

OPA863ADBVR
105MHz、轨到轨输入/输出高精度放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单位增益稳定的低功耗、轨到轨输入和输出、电压反馈运算放大器。经过封装调整，可提供高精度性能，最大输入失调电压为95μV，温漂为1.2μV/℃，可在整个温度范围内实现高精度测量。每通道仅消耗800uA电流，可提供50MHz的增益带宽积、100V/μs的压摆率和6.3nV/√Hz的电压噪声密度。由2.7V电源供电的轨到轨输入级适用于便携式电池供电型应用
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA863ADBVR
- 商品编号
- C22444685
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 50MHz | |
| 输入失调电压(Vos) | 95uV | |
| 输入失调电压温漂(Vos TC) | 1.2uV/℃ | |
| 压摆率(SR) | 100V/us | |
| 输入偏置电流(Ib) | 730nA | |
| 输入失调电流(Ios) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 6.3nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~12.6V | |
| 双电源电压(Vee~Vcc) | -6.3V~6.3V | |
| 功能特性 | 使能/关断功能；ESD保护 |
商品概述
OPA863A 和 OPA2863A 器件 (OPAx863A) 是单位增益稳定的低功耗、轨到轨输入和输出、电压反馈运算放大器。这些器件经过封装调整，可提供高精度性能，最大输入失调电压为 95μV，温漂为 1.2μV/℃，可在整个温度范围内实现高精度测量。OPAx863A 每通道仅消耗 800μA 电流，可提供 50MHz 的增益带宽积、100V/μs 的压摆率和 6.3nV/√Hz 的电压噪声密度。由 2.7V 电源供电的轨到轨输入级适用于便携式电池供电型应用。轨到轨输入级可在整个输入共模电压范围内很好地匹配增益带宽积和噪声，从而在宽输入动态范围内实现出色的性能。OPAx863A 包括过载功率限制功能，可限制输出饱和时 IQ 的增加，从而避免电池供电的功率敏感型系统中出现过度功率耗散。输出级具有短路保护功能，使得此类器件可适应恶劣的环境。
商品特性
- 高精度
- 低功耗
- 轨到轨输入和输出
- 过载功率限制
- 输出短路保护
应用领域
- 低功耗 SAR 和 Δ-Σ ADC 驱动器
- ADC基准缓冲器
- 低侧电流检测
- 光电二极管 TIA 接口
- 电感式传感
- 电池供电仪表
- 增益和有源滤波器级
