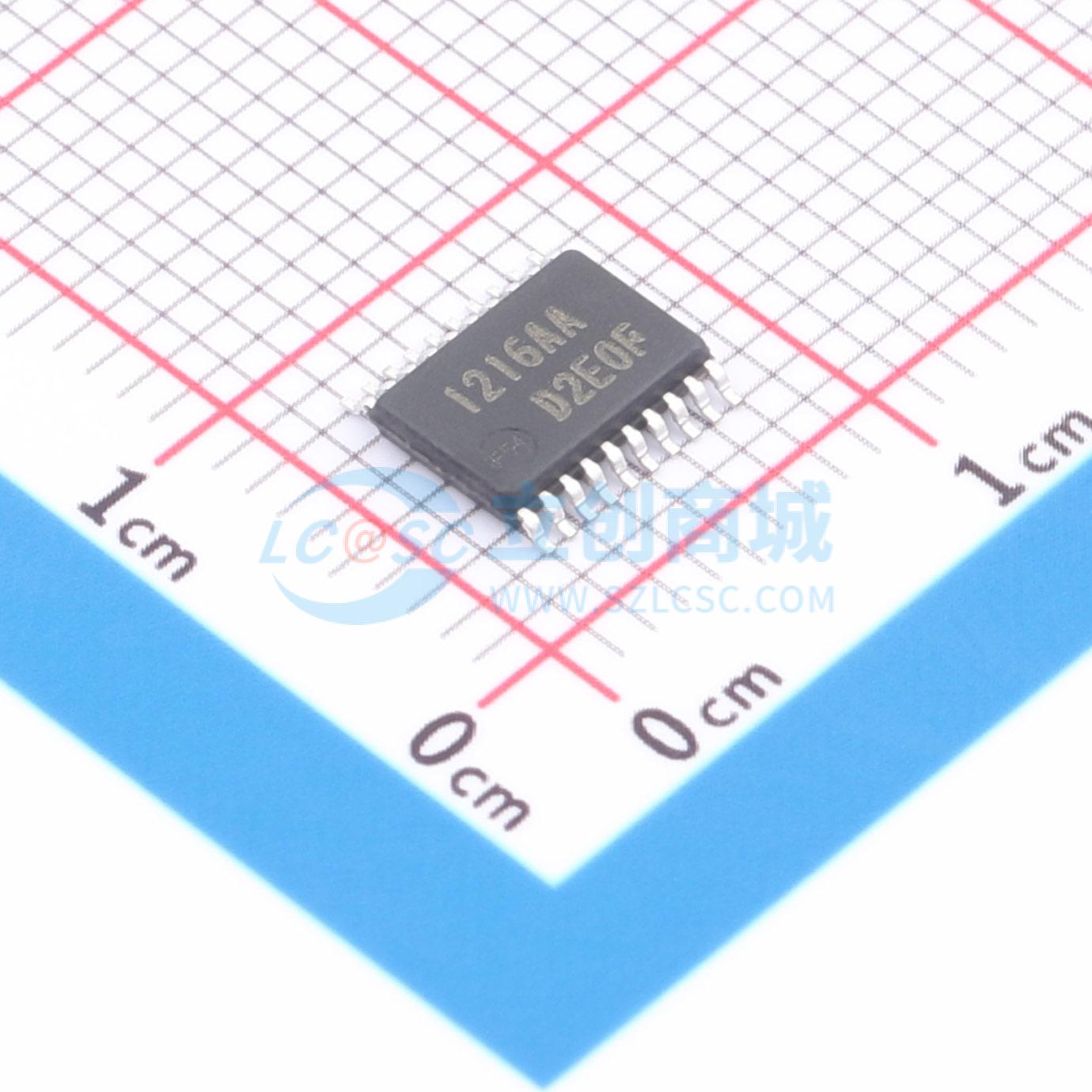

温馨提醒：图片仅供参考，商品以实物为准
R5F1216AASP#30
R5F1216AASP#30
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- R5F1216AASP#30
- 商品编号
- C22444901
- 商品封装
- LSSOP-20
- 包装方式
- 管装
- 商品毛重
- 2.05克(g)
商品参数
参数完善中
商品特性
- 真正的低功耗平台，工作电流为61μA/MHz，可在TA = 125℃下运行，引脚数从10到32，代码闪存容量为16至32 KB，RAM容量为2 KB，包含电容式触摸感应单元，工作电压范围为2.4至5.5 V
- 低功耗技术：单电源电压VDD = 2.4至5.5 V，支持HALT模式和STOP模式
- RL78 CPU内核：采用CISC架构和3级流水线，最小指令执行时间可从高速（0.0625 μs：@ 16 MHz高速片上振荡器）到超低速（30.5 μs：@ 32.768 kHz子系统时钟）变化，地址空间为1 MB，通用寄存器为（8位寄存器×8）×4组，片上RAM为2 KB
- 代码闪存：容量为16至32 KB，块大小为1 KB，仅支持擦除后写入，具备片上调试功能，支持自编程（无引导交换功能/闪存保护窗口功能）
- 数据闪存：容量为1 KB，块大小为512 B，重写单位为32位，不支持后台操作（重写数据闪存时无法从代码闪存执行指令），典型重写次数为1,000,000次，重写电压VDD = 2.4至5.5 V
- 高速片上振荡器：可选频率为16 MHz、8 MHz、4 MHz、2 MHz和1 MHz，频率精度为±1.0%（VDD = 2.4至5.5 V，TA = -20至+85℃），频率精度为±1.5%（VDD = 2.4至5.5 V，TA = -40至-20℃），频率精度为±1.5%（VDD = 2.4至5.5 V，TA = +85至+105℃），频率精度为±1.5%（VDD = 2.4至5.5 V，TA = +85至+125℃），频率精度为±2.0%（VDD = 2.4至5.5 V，TA = -40至+85℃）
- 工作环境温度：TA = -40至+85℃（消费类应用），TA = -40至+105℃（工业应用），TA = -40至+125℃（工业应用）
- 电源管理与复位功能：片上可选上电复位电路（可从3个电平中选择复位，可设置停止）
- 串行接口：简化SPI（CSI）：1至3通道，UART：1至3通道，简化I²C：1至3通道，I²C：1通道
- 定时器：16位定时器：8通道，12位间隔定时器：1通道，看门狗定时器：1通道（可使用专用低速片上振荡器运行），实时时钟2：1通道（99年日历、报警功能和时钟校正功能）
- A/D转换器：8/10位分辨率A/D转换器（VDD = 2.4至5.5 V），模拟输入：4至11通道，可选择内部参考电压（0.815 V（典型值））、温度传感器和触摸TSCAP电压
- 比较器：1至2通道，工作模式：高速模式、低速模式，可选择外部参考电压或内部参考电压作为参考电压
- 电容式触摸感应单元：15通道，自电容方式：单个引脚配置单个按键，最多支持15个按键，互电容方式：通过从15个引脚中选择发送/接收引脚，以矩阵配置创建按键，最多支持16个按键
- I/O端口：I/O端口：8至30（N沟道开漏I/O（耐压6 V）：0至2），可设置为N沟道开漏和片上上拉电阻，外部中断功能：10通道，片上时钟输出/蜂鸣器输出控制器
- 其他：片上BCD校正电路
