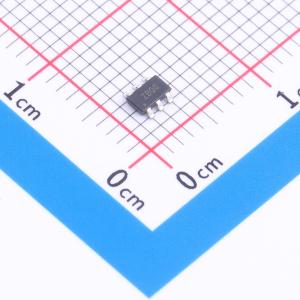

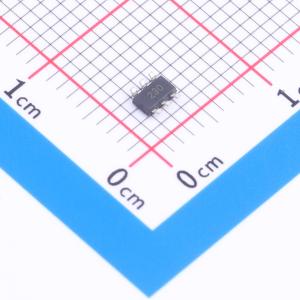

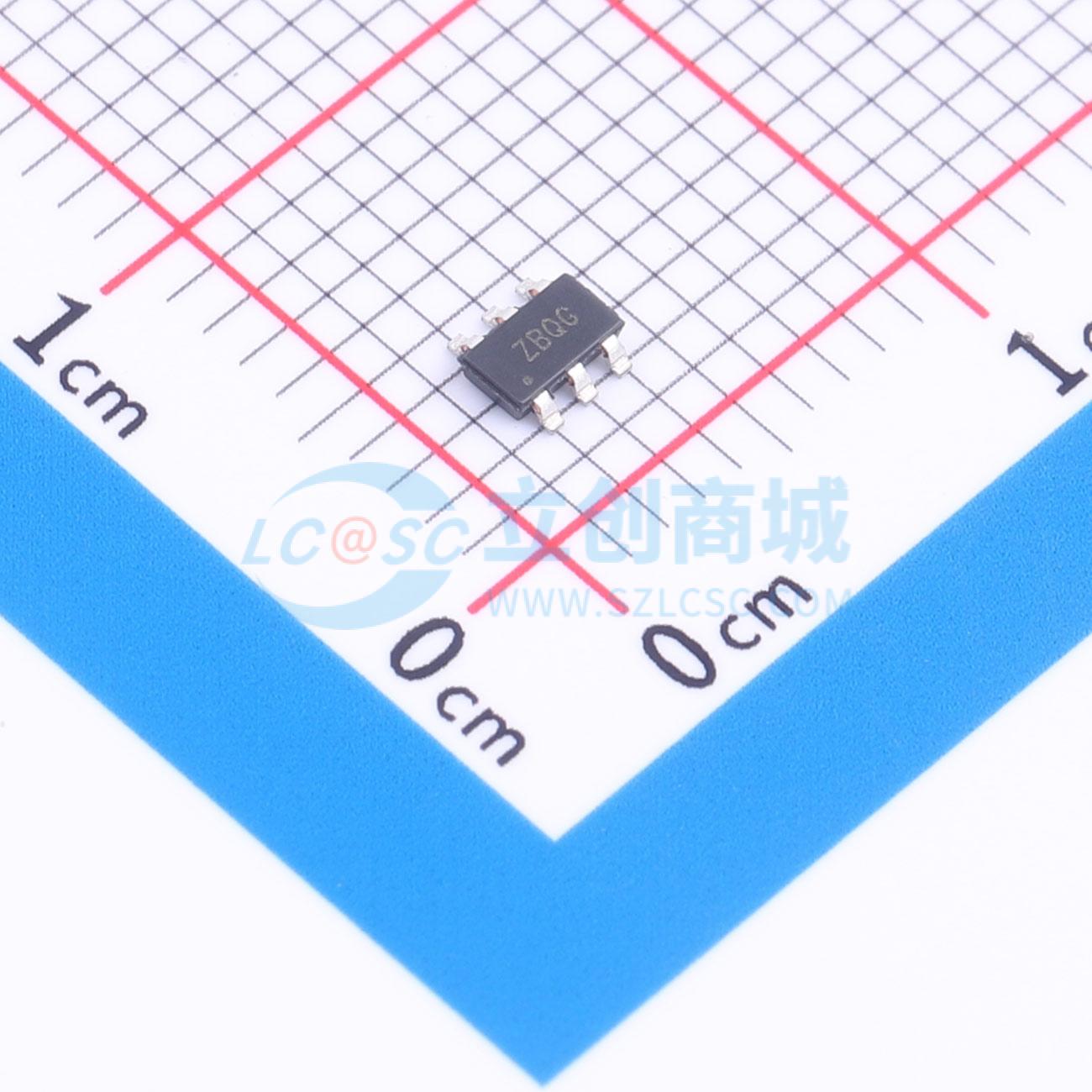

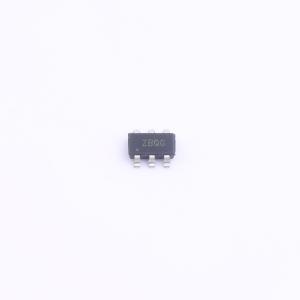

RAA2112304GP3#JA0
24V、3A集成式开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RAA211230是一款集成式24V、3A同步降压稳压器，采用电流模式恒定导通时间（COT）控制。RAA211230具备全面的保护功能，包括输入欠压锁定（UVLO）、过流保护（OCP）、输出欠压保护（OUVP）和过温保护（OTP）。该器件采用6引脚TSOT23封装
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RAA2112304GP3#JA0
- 商品编号
- C22444906
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 765mV~14V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
