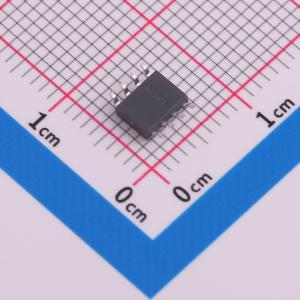

温馨提醒：图片仅供参考，商品以实物为准
OPA891DR
180MHz、0.95nV/√Hz、超低THD运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA891和OPA2891（OPAx891）是超低电压噪声、高速电压反馈放大器，非常适合需要低电压噪声的应用（包括通信和成像）。
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA891DR
- 商品编号
- C22444686
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 180MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 105V/us | |
| 输入偏置电流(Ib) | 20uA | |
| 输入失调电流(Ios) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 950pV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 104dB | |
| 静态电流(Iq) | 7.5mA | |
| 输出电流 | 200mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 9V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-4.5V；4.5V~18V | |
| 功能特性 | 内置补偿 |
商品概述
OPA891 和 OPA2891 (OPAx891) 是超低电压噪声、高速电压反馈放大器，非常适合需要低电压噪声的应用 (包括通信和成像)。单通道放大器 OPA891 和双通道放大器 OPA2891 可提供卓越的交流性能，增益G = 2 V/V时带宽为 140MHz，压摆率为 105 V/μs，稳定时间为 70ns (0.1%)。OPAx891 具有稳定的单位增益以及 180MHz 的带宽。这些放大器具有 200mA 的高驱动能力，每个通道只消耗 7.5mA 的电源电流。OPAx891 在 f = 1MHz 时的总谐波失真 (THD) 为 -100dBc，并具有 0.95nV/√Hz 的超低噪声，专为需要低失真和低噪声的应用 (例如缓冲模数转换器) 而设计。
商品特性
- 超低 0.95nV/√Hz 电压噪声
- 高速
- 180MHz 单位带宽增益积
- 增益为 2 V/V (-1 V/V) 时的带宽为 140MHz
- 105V/μs压摆率
- 极低失真
- THD = -91dBc (f = 1MHz, RL = 150Ω)
- THD = -100dBc (f = 1MHz, RL = 1kΩ)
- THD + N = -137dBc (f = 1kHz, BW = 80kHz)
- 25℃ 时具有 0.2mV (典型值) 和 1mV (最大值) 的低输入失调电压
- 200mA 输出电流驱动（典型值）
- ±4.5V 至 ±18V 的典型工作电压范围
- OPA891 带有失调电压归零引脚
应用领域
- 工业应用低噪声宽带放大器
- 压控振荡器
- 有源滤波器
- 视频放大器
- 电缆驱动器
- 超声波扫描仪
- 矢量信号收发器 (VST)
- 专业音频混合器或控制平面
- 专业麦克风和无线系统
- 专业扬声器系统
- 专业音频放大器
- 条形音箱
- 转盘
- 专业摄像机
- 吉他和其他乐器放大器
- 数据采集 (DAQ)
