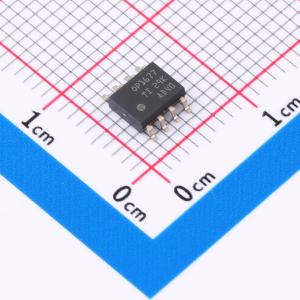

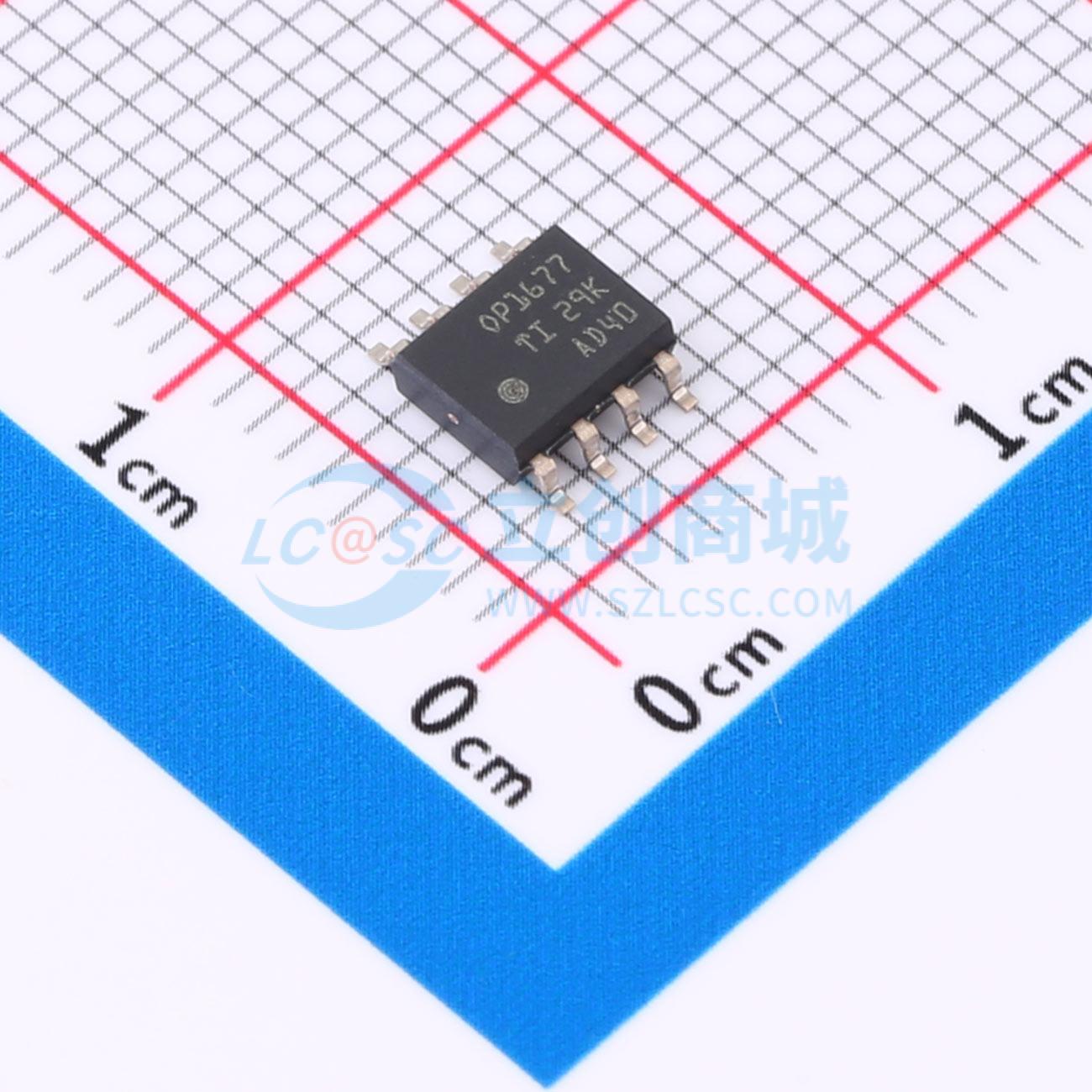

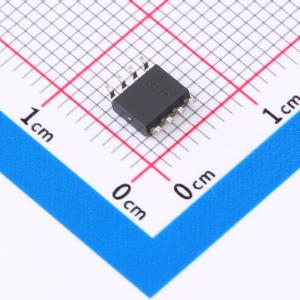

OPA1677DR

低失真音频运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 运算放大器较音频电路中常用的传统运算放大器而言，可提供更高的系统级性能。放大器在1kHz时可实现4.5nV/√Hz的低噪声密度和0.0001%的低失真度，从而提高了音频信号保真度。这些器件在2k负载下还可提供800mV范围内的轨到轨输出摆幅，从而增加余量并更大限度地扩大动态范围。为了适应多种类型音频产品的电源限制，放大器仅在2mA的电源电流、±2.25V至±18V（或4.5V至36V）的非常宽的电源电压范围内工作
品牌名称: TI(德州仪器)
商品型号: OPA1677DR
商品编号: C22444684
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.13476克(g)

商品参数

商品概述

单通道OPA1677、双通道OPA1678和四通道OPA1679 (OPA167x) 是低失真音频运算放大器，相比音频电路中常用的传统运算放大器可提供更高的系统级性能。OPA167x 放大器在 1kHz 时可实现 4.5nV/√Hz 的低噪声密度和 0.0001% 的低失真度，从而提高了音频信号保真度。这些器件在 2kΩ 负载下还可提供 800mV 范围内的轨到轨输出摆幅，从而增加余量并更大限度地扩大动态范围。为了适应多种类型音频产品的电源限制，OPA167x 仅消耗 2mA 的电源电流，可在 ±2.25V 至 ±18V（或 4.5V 至 36V）的宽电源电压范围内工作。这些运算放大器是单位增益稳定型放大器，且可在各种负载条件下实现出色的动态行为，因此可在许多音频电路中使用。OPA167x 放大器使用完全独立的内部电路，可将串扰降到最低，即便在过驱动或过载时也不受通道间相互作用的影响。

商品特性

低噪声:1 kHz 时为 4.5nV/√Hz
低失真:1kHz 时为 0.0001%
高开环增益:114dB
高共模抑制:110dB
每通道静态电流 2mA
低输入偏置电流:10pA（典型值）
压摆率:9 V/μs
宽增益带宽:16 MHz (G = 1)
单位增益稳定
轨到轨输出
宽电源电压范围:±2.25V 至 ±18V 或 4.5V 至 36V
提供单通道、双通道和四通道版本
提供多种封装可选:单通道为SOIC-8、SOT-23；双通道为SOIC-8、小型 SON-8、VSSOP-8；四通道为小型 QFN-16、SO-14、TSSOP-14
工作温度范围:–40°C 至 +85°C

应用领域

专业麦克风和无线系统
专业音频混合器/控制平面
吉他放大器和其他乐器放大器
A/V 接收器
汽车外部放大器

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	单声道
	输出功率	-
	总谐波失真+噪声(THD+N)	0.0001%
	静态电流(Iq)	2.5mA
	信噪比	-

	属性	参数值
	电源纹波抑制比(PSRR)	-
	效率	-
	输入通道数	-
	功能特性	-
	工作电压	2.25V~18V；-18V~-2.25V
	工作温度	-40℃~+85℃
