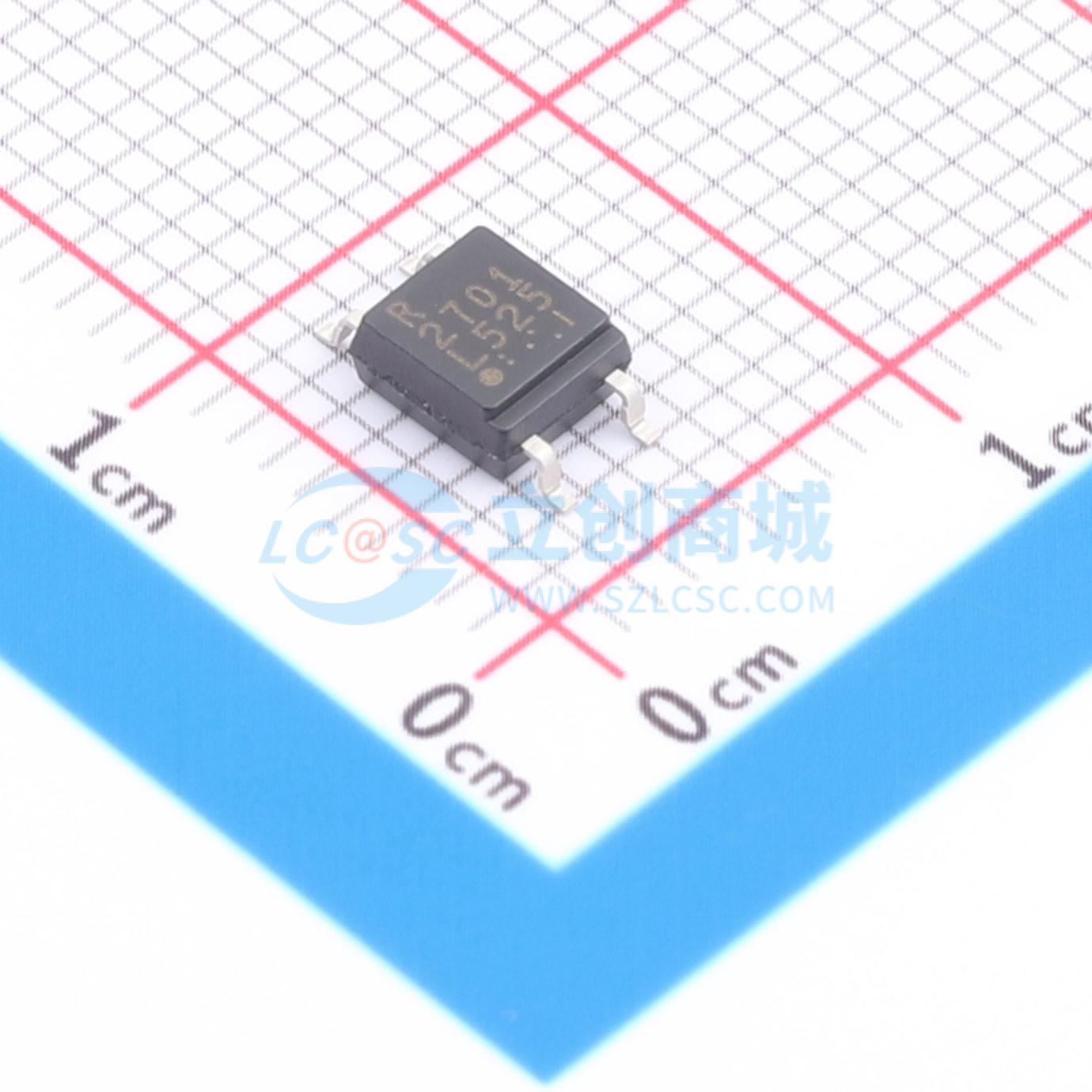

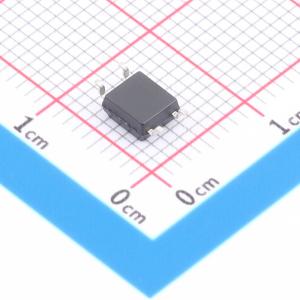

温馨提醒：图片仅供参考，商品以实物为准
PS2701-1-A
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种光耦合隔离器，包含 GaAs 发光二极管和 NPN 硅光电晶体管。该封装为小外形封装 (SOP) 类型，具有屏蔽效果，可切断环境光。专为高密度安装应用而设计。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2701-1-A
- 商品编号
- C22410914
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PS2701-1是一款光耦合隔离器，内含一个GaAs发光二极管和一个NPN硅光电晶体管。该器件采用SOP（小外形封装）类型，并具有屏蔽环境光的效果。其设计适用于高密度安装应用。
商品特性
- 高隔离电压（BV = 3750 Vr.m.s.）
- SOP（小外形封装）类型
- 高速开关（tr = 3μs 典型值，tf = 5μs 典型值）
- 编带产品订购号：PS2701-1-F3
- 安全标准
- UL认证：UL1577，单重保护
- CSA认证：CAN/CSA-C22.2 No. 62368-1，基本/附加绝缘
- BSI认证：BS EN 62368-1，基本/附加绝缘
- SEMKO认证：EN 62368-1，IEC 62368-1，基本/附加绝缘
- NEMKO认证：EN 62368-1，基本/附加绝缘
- FIMKO认证：EN 62368-1，基本/附加绝缘
- DEMKO认证：EN 62368-1，基本/附加绝缘
- VDE认证：DIN EN 60747-5-5（选项）
- 引脚1：阳极
- 引脚2：阴极
- 引脚3：发射极
- 引脚4：集电极
应用领域
- 混合集成电路
- 测量仪器
- 电源
- 可编程逻辑控制器
