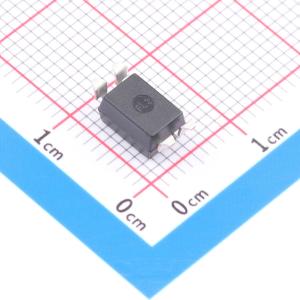

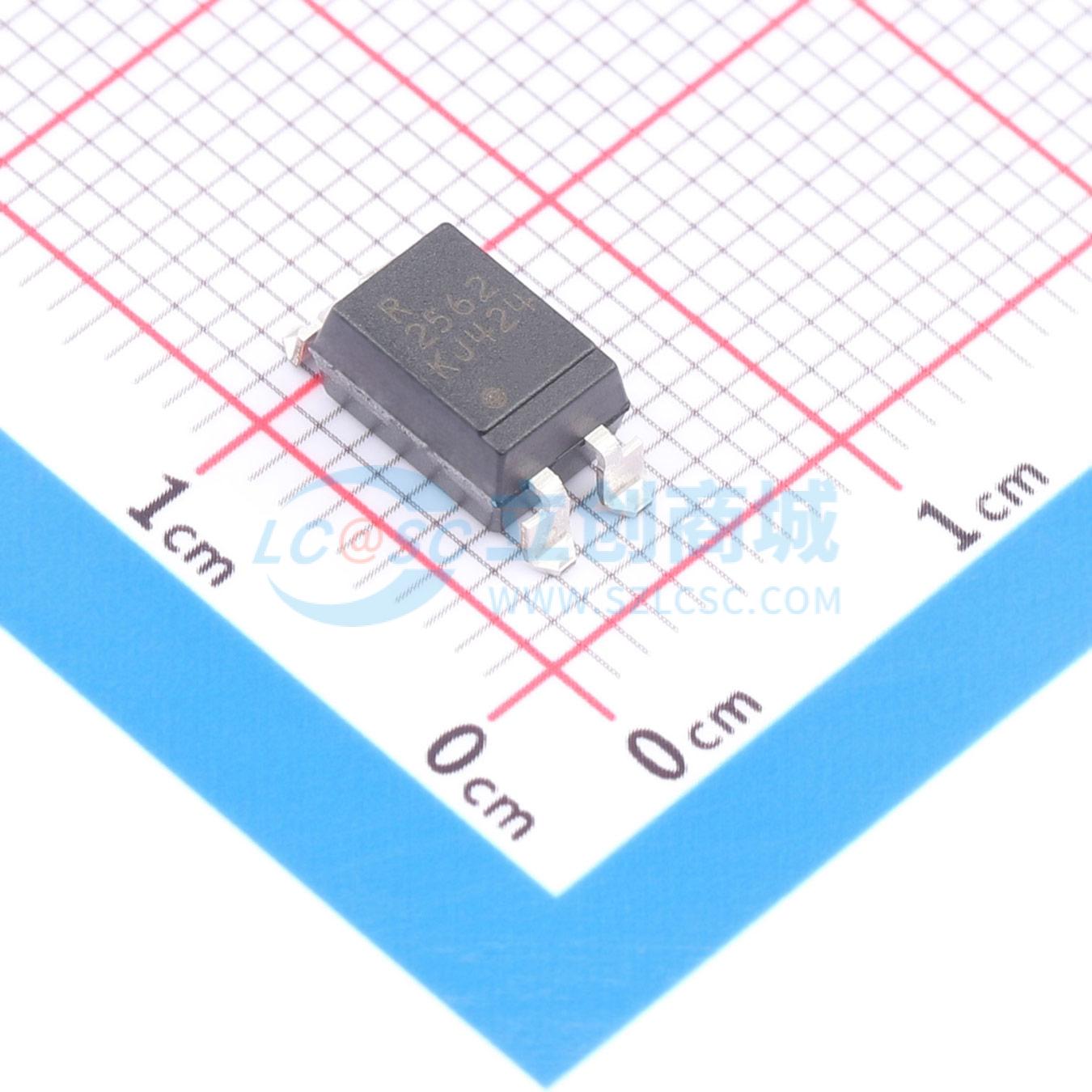

PS2562L-1-A
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是光学耦合隔离器，包含 GaAs 发光二极管和 NPN 硅达林顿连接光电晶体管。采用塑料 DIP（双列直插式封装），PS2562L-1 是用于表面贴装的引脚弯曲型（鸥翼型）。PS2562L1-1 是宽引脚弯曲型。PS2562L2-1 是用于表面贴装的宽引脚弯曲型。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2562L-1-A
- 商品编号
- C22412242
- 商品封装
- SOP-4
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.17V | |
| 输出电流 | 200mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1V@1mA,2mA | |
| 上升时间(tr) | 100us | |
| 下降时间 | 100us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 2000% | |
| 正向电流(If) | 80mA | |
| 功能特性 | 达林顿输出结构 |
商品概述
PS2562-1 系列是包含一个砷化镓发光二极管和一个 NPN 硅达林顿连接光电晶体管的光耦合隔离器。PS2562-1 采用塑料双列直插封装，PS2562L-1 为表面贴装用的翼形引线弯曲型。PS2562L1-1 为宽引线弯曲型。PS2562L2-1 为表面贴装用的宽引线弯曲型。
商品特性
- 高隔离电压（击穿电压 = 5000 Vrms）
- 高电流传输比（典型值 = 2000%）
- 高速开关（典型上升/下降时间 = 100 μs）
- 编带产品订购号：PS2562L-1-F3：2000 个/卷；PS2562L2-1-F3：2000 个/卷
- 无铅产品
- 安全标准认证：UL1577（双重保护）、CAN/CSA-C22.2 No. 62368-1（加强绝缘）、BS EN 62368-1（加强绝缘）、EN 62368-1/IEC 62368-1（加强绝缘）、DIN EN 60747-5-5（可选）
应用领域
- 电源
- 电话/传真
- 可编程逻辑控制器
- 工厂自动化/办公自动化设备
