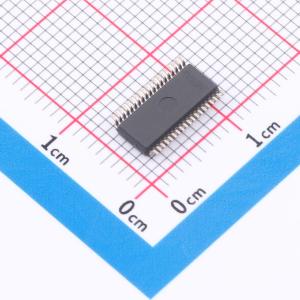

ISO1228DFBR

ISO1228 是一款八通道隔离式 24V 数字输入接收器，可配置为具有 IEC 61131-2 1 类和 3 类特性或四通道 2 类特性。包含电阻可编程精确电流限制和场侧输入电流供电 LED 指示，可以降低系统功耗和电路板温度。可配置为拉出和灌入两种类型的数字输入，只需更改极少的硬件。可使用串行 SPI 和并行输出两种模式。断线检测、场侧电源监控和内置穿过隔离栅的 CRC 有助于提高系统可靠性。内置毛刺滤波器以及集成式 IEC-ESD 和浪涌保护有助于实现鲁棒的设计。

可在 1.71V 至 5.5V 逻辑电源电压范围内运行，支持 1.8V、2.5V、3.3V 和 5V 控制器。在灌入模式下，所支持的场侧输出电压范围为 8.5V 至 36V，在拉出模式下为 13V 至 36V。支持高达 1.5Mbps 的数据速率，可以通过 667ns 的最小脉冲宽度，从而实现高速运行。

• 八个可配置的 IEC 61131-2 1/3 类或四个 2 类隔离式数字输入
• 低功率耗散和热耗散
• 可选择的输入电流限制
• 使用输入电流的场侧 LED 驱动器
• 可配置的灌入型或拉出型输入
• 灌入模式下进行断线检测
• 集成场侧功率损耗检测
• 可编程毛刺滤波器
• 内置穿过隔离栅的 CRC 检查
• 串行 SPI 和并行输出选项
• 支持 SPI 菊花链连接
• 支持 SPI 突发模式
• 集成式 IEC ESD 和浪涌保护
• 高 CMTI（典型值）：75kV/µs
• VCC1 逻辑电源电压范围：1.71V 至 5.5V
• AVCC 场电源电压范围（灌入模式）：8.5V 至 36V
• AVCC 场电源电压范围（拉出模式）：13V 至 36V
• 环境温度范围：-40°C 至 125°C
• 小尺寸 38-SSOP 封装
• 安全相关认证：
  • 4242VPK V10TM 和 637VPK VIORM，符合 DIN ENIEC 60747-17 (VDE 0884-17) 标准
  • 符合 UL 1577 标准且长达 1 分钟的 3000VRMS 隔离
  • IEC 62368-1、IEC 61010-1 认证
  • 所有认证已纳入规划

• 可编程逻辑控制器 (PLC) – 数字输入模块
• 电机驱动数字输入
• 二进制输入模块
• CNC 控制
• 工业运输数字输入
