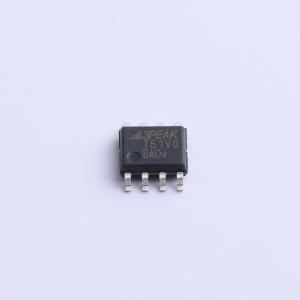

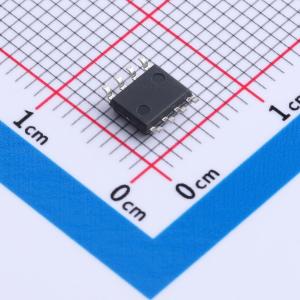

温馨提醒：图片仅供参考，商品以实物为准
TPT1051VQ-SO1R-S
高速CAN FD收发器，带故障保护和静音模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款符合 ISO11898 高速 CAN（控制器局域网）物理层标准的 CAN 收发器。该设备设计用于高达 5 Mbps 的 CAN FD 网络，在长距离和高负载网络中具有增强的时序裕度和更高的数据速率。该设备具有从 -70V 到 +70V 的交叉线、过电压和接地丢失保护，过温关断功能，共模输入电压范围为 -30V 到 +30V。具有一个用于 I/O 电平转换输入引脚阈值和 RXD 输出电平的二次电源输入。该系列具有静音模式，也称为仅监听模式。此外，所有设备都包含许多保护功能，以增强设备和网络的鲁棒性。有 SOP8 和 DFN3X3-8L 封装，工作温度范围为 -40℃ 到 +125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT1051VQ-SO1R-S
- 商品编号
- C22411611
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 2.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 1mA | |
| 功能特性 | 短路保护；静默模式；热关断保护；欠压保护；集成电平移位；ESD保护；TXD占优超时；总线故障保护 |
商品概述
该器件符合ISO11898高速CAN物理层标准，设计用于速率高达5 Mbps的CAN FD网络，在长距离和高负载网络中具有增强的时序裕量和更高的数据速率。该器件具备-70 V至+70 V的交叉布线、过压和接地丢失保护功能，具有过温关断保护，以及-30 V至+30 V的共模输入电压范围。TPT1051V具有用于I/O电平转换的第二电源输入，可调整输入引脚阈值和RXD输出电平。该系列器件具有静默模式，通常也称为只听模式。此外，所有器件均包含多种保护功能，以增强器件和网络的鲁棒性。TPT1051和TPT1051V提供SOP8和DFN3X3-8L封装，工作温度范围为-40℃至+125℃。
商品特性
- 符合ISO 11898-2:2016和SAE J2284-1至SAE J2284-5物理层标准
- 支持CAN FD，数据速率高达5 Mbps
- 传播延迟时间短，环路时间快
- 5 V电源供电，I/O电压范围支持2.8 V至5.5 V MCU接口
- 未上电时对CAN总线呈理想无源特性
- 共模输入电压：±30 V
- 保护特性：IEC 61000-4-2 ESD保护高达±15 kV，总线故障保护：±70 V，VCC和VIO欠压保护
- TXD显性超时功能和总线显性超时功能
- 热关断保护
- 提供SOP8封装和无引线DFN3X3封装
- 通过AEC-Q100汽车应用认证，等级1
应用领域
- 车身电子/照明
- 动力总成/底盘
- 信息娱乐/仪表组
- 高级驾驶辅助系统/安全
