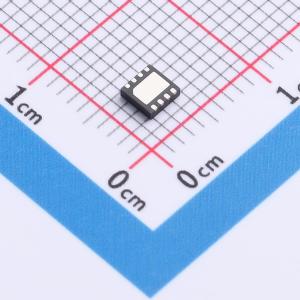

温馨提醒：图片仅供参考，商品以实物为准
TPT1042VQ-DF6R-S
带待机模式的故障保护高速CAN FD收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT1042VQ-DF6R-S
- 商品编号
- C22416459
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | - | |
| 静态电流 | 3.5uA | |
| 功能特性 | 唤醒功能；欠压保护；热关断保护；集成电平移位；ESD保护；TXD占优超时；低功耗模式；总线故障保护；使能 |
商品概述
TPT1042是一款符合ISO11898高速CAN物理层标准的CAN收发器。该器件设计用于速率高达5 Mbps的CAN FD网络，在长距离和高负载网络中具有增强的时序裕量和更高的数据速率。其设计具备-70 V到+70 V的交叉布线、过压和接地丢失保护，以及过温关断功能，共模输入电压范围为-30 V到+30 V。TPT1042V具有用于I/O电平转换的辅助电源输入，可调整输入引脚阈值和RXD输出电平。该系列器件具有低电流待机模式，并支持CAN总线唤醒功能。此外，所有器件都包含多种保护功能，以增强器件和网络的鲁棒性。TPT1042和TPT1042V提供SOP8和DFN3X3-8L封装，工作温度范围为-40°C到+125°C。
商品特性
- 符合ISO 11898-2:2016和SAE J2284-1至SAE J2284-5物理层标准
- 支持CAN FD，数据速率高达5 Mbps
- 传播延迟时间短，环路时间快
- 5V电源，I/O电压范围支持2.8V至5.5V MCU接口
- 具有总线唤醒能力的超低电流待机模式
- 断电时对CAN总线呈理想无源状态
- 共模输入电压：±30 V
- 保护特性：IEC 61000-4-2 ESD保护高达±15 kV；总线故障保护：±70 V；VCC和VIO欠压保护；TXD显性超时功能和总线显性超时功能；热关断保护
- 提供SOP8封装和无引线DFN3X3封装
应用领域
- 支持高负载CAN网络的所有设备
- 工业自动化、传感器和驱动系统
- 建筑、安防控制系统
- 储能系统
- 电信基站状态与控制
