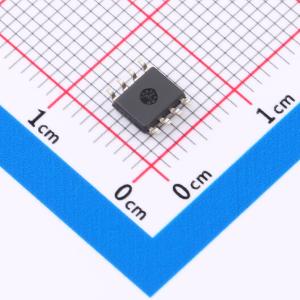

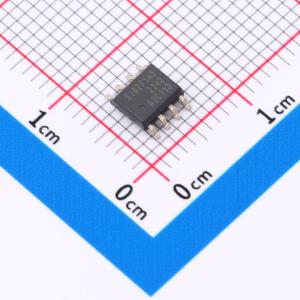

温馨提醒：图片仅供参考，商品以实物为准
SI8271AB-IS
隔离栅极驱动器，具备高瞬态抗扰度和宽电源范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品适用于各种电源、逆变器和电机控制应用中驱动功率开关。采用专有硅隔离技术，支持高达2500VRMS的耐受电压（UL1577标准），具有业界领先的共模瞬态抗扰度（CMTI）、严格的时序规格、低温度和老化变化、良好的器件间匹配性以及极高的可靠性。还具备独立的上拉/下拉输出、欠压锁定故障时驱动器关断和精确的死区时间可编程等独特特性。与光耦栅极驱动器相比，具有更长的使用寿命和更高的可靠性
- 品牌名称
- SKYWORKS
- 商品型号
- SI8271AB-IS
- 商品编号
- C22416591
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 1.8A | |
| 工作电压 | 4.2V~30V | |
| 上升时间(tr) | 10.5ns | |
| 下降时间(tf) | 13.3ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 30ns | |
| 传播延迟 tpHL | 30ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 7.9mA | |
| 功能特性 | 使能关断；交错导通保护；死区时间控制 |
商品概述
Si827x隔离驱动器是驱动功率开关的理想选择，适用于各种电源、逆变器和电机控制应用。该系列驱动器采用专有的硅隔离技术，支持高达2.5 kVRMS的UL1577耐受电压。该技术实现了业界领先的共模瞬态抗扰度、精确的时序规格、随温度和时间变化更小、器件间匹配性更好以及极高的可靠性。它还提供独特的功能，例如独立的拉高/拉低输出、欠压锁定故障时的驱动器关断以及精确的死区时间可编程性。与光耦栅极驱动器相比，Si827x系列具有更长的使用寿命和显著更高的可靠性。Si827x驱动器采用专有的硅隔离技术，提供高达2.5 kVRMS的UL1577耐受电压和60 ns的快速传播时间。驱动器输出可接地至相同或不同的地，或连接到正电压或负电压。具有>400 mV滞回的TTL电平兼容输入提供独立控制输入或脉宽调制输入配置。高集成度、低传播延迟、小安装尺寸、灵活性和成本效益使Si827x系列成为各种隔离型MOSFET/IGBT以及碳化硅或氮化镓场效应晶体管栅极驱动应用的理想选择。汽车级产品在制造过程的所有步骤均采用汽车专用流程，以确保汽车应用所需的鲁棒性和低缺陷率。
商品特性
- 单路、双路或高低侧驱动器
- 单路脉宽调制或双路数字输入
- 高瞬态抗扰度：200 kV/µs
- 共模瞬态抗扰度：400 kV/µs
- 抗闩锁
- 独立的拉高/拉低输出，用于控制压摆率
- 宽电源电压范围：输入电源：2.5 V ~ 5.5 V；驱动器电源：4.2 V ~ 30 V
- 极低的200 ps峰峰值抖动
- 60 ns传播延迟
- 专用使能引脚
- 高性能隔离技术：业界领先的噪声抗扰度、高速、低延迟和低偏斜、的可靠性
- 紧凑型封装：8引脚小外形集成电路封装、16引脚小外形集成电路封装、LGA-13封装
- 宽工作温度范围：-40°C ~ 125°C；-55°C ~ 125°C
- AEC-Q100认证
- 提供汽车级产品型号
- 支持生产件批准程序文件
- 支持国际材料数据系统和中国汽车材料数据系统列表
- 符合有害物质限制指令及其他产品合规性要求
应用领域
- 开关模式电源
- 太阳能逆变器
- 电机控制和驱动器
- 不间断电源
- 高功率D类放大器
- 车载充电器
- 电池管理系统
- 充电站
- 牵引逆变器
- 混合动力电动汽车
- 纯电动汽车
