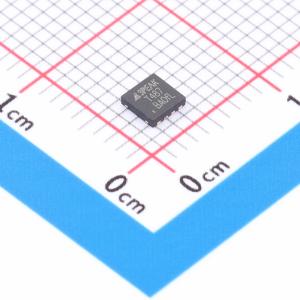

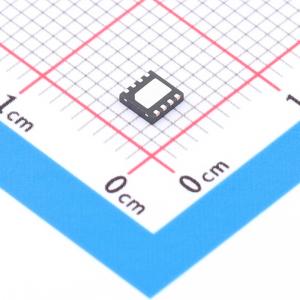

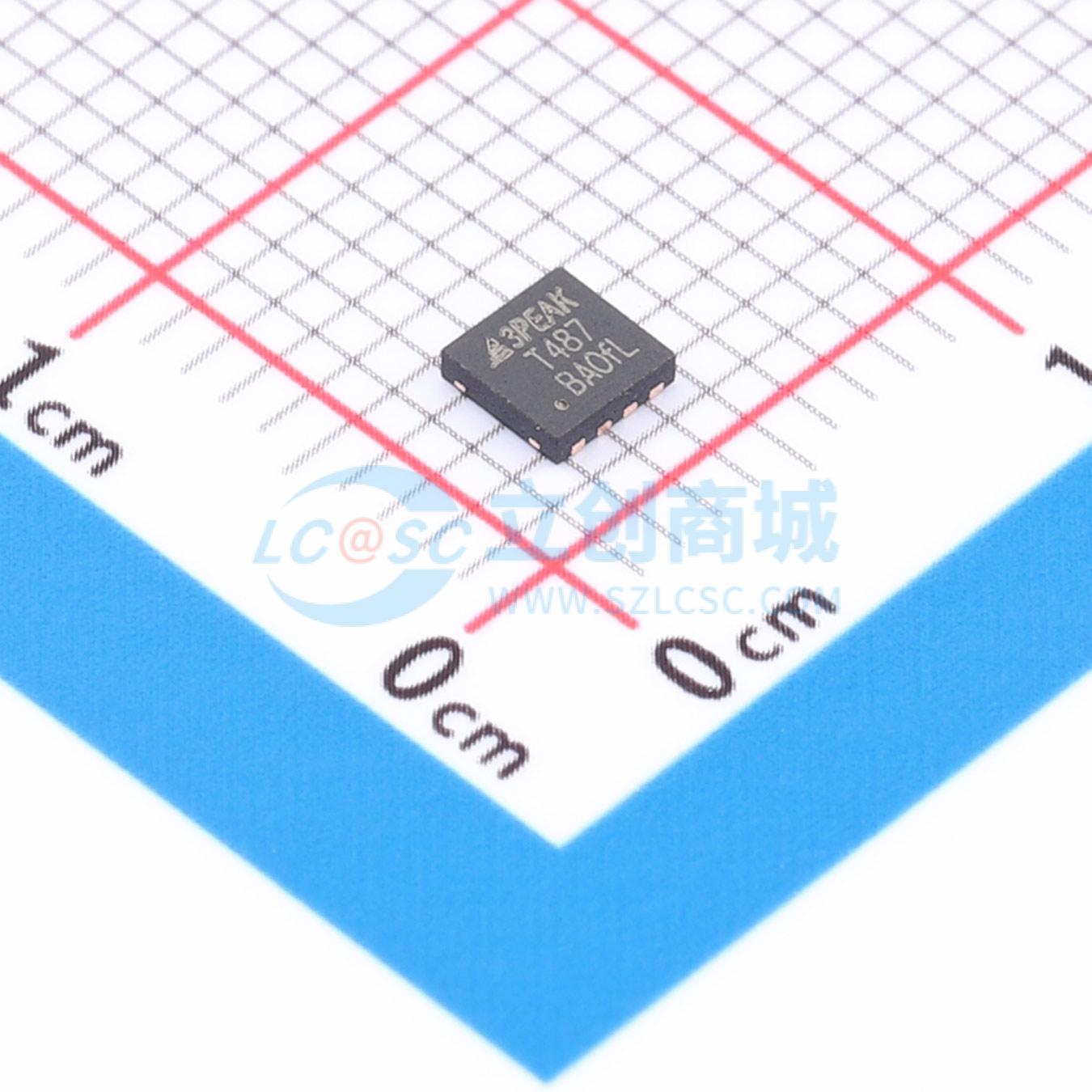

TPT487L1-DF6R
具备ESD保护的RS-485和RS-422标准平衡通信收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT487L1-DF6R
- 商品编号
- C22416467
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.168966克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±18kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 650uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；使能关断 |
商品概述
TPT487系列是符合IEC 61000静电放电防护标准、工作电压为3V至5.5V的收发器，满足RS-485和RS-422平衡通信标准的要求。该系列器件中的发射器能够在RS-485标准要求的54Ω负载上提供出色的差分输出电压。这些支持500kbps数据速率的器件具有极低的总线电流，因此对RS-485总线呈现真正的"1/8单位负载"。这使得在无需使用中继器的情况下，网络上最多可连接256个收发器。接收器输入端采用"完全故障安全"设计，确保当接收器输入处于浮空、短路或连接在已端接但无驱动的总线上时，接收器输出为逻辑高电平。TPT487收发器设计用于半双工RS-485通信，支持SOP8、MSOP8和DFN3X3-8封装，工作温度范围为-40℃至125℃。
商品特性
- 超越EIA-485标准要求
- 具备热插拔电路，在电源上电/掉电期间，发送和接收输出保持三态
- 数据速率：500kbps
- 在500kbps速率下，总线上最多可连接256个节点（1/8单位负载）
- 接收器具备完全故障安全功能（开路、短路和端接情况）
- 宽电源电压范围：3 V ~ 5.5 V
- 总线引脚保护：
- ±18-kV人体模型静电放电防护
- ±15-kV IEC61000-4-2接触放电防护
- ±18-kV IEC61000-4-2空气放电防护
- 工作温度范围：-40℃ ~ 125℃
应用领域
- 电机驱动
- 工业控制
- 通信基础设施
