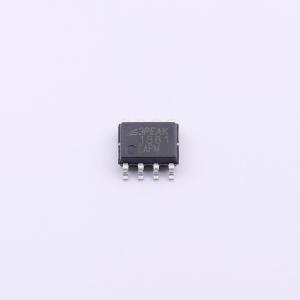

TPA1881-SR
TPA1881-SR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA1881-SR
- 商品编号
- C22411664
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 4.5V~40V | |
| 输入失调电压(Vos) | 15uV | |
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 增益带宽积(GBW) | 12MHz | |
| 轨到轨 | 轨到轨输出 | |
| 压摆率(SR) | 12V/us | |
| 共模抑制比(CMRR) | 155dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 6nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 10pA | |
| 静态电流(Iq) | 2mA | |
| 输出电流 | 95mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | ESD保护；零漂移/自动稳零 |
商品概述
TPA188x系列是最新的高电源电压放大器，具有15微伏低偏移、低噪声和稳定的高频响应。该系列采用专有设计技术，在每放大器仅消耗2000微安静态电流的情况下，实现了12MHz带宽、12V/μs压摆率和低失真的优异交流性能。输入共模电压范围扩展至负电源电压，输出可轨到轨摆动。TPA188x放大器具备过温保护功能以确保芯片安全。当芯片结温达到约170℃时，TPA188x系列的输出进入高阻态，并在结温降至约150℃时恢复功能。这些产品具有非常小的功率温度系数，有助于温度敏感型应用。
商品特性
- 电源电压：4.5V ~ 40V 或 ±2.25V ~ ±20V
- 偏移电压：±15微伏（最大值）
- 差分输入电压范围可达电源轨，可用作比较器
- 输入轨至负电源电压，轨到轨输出
- 带宽：12MHz
- 压摆率：12V/μs
- 过温保护
- 低噪声：1kHz时为6nV/√Hz
- ESD防护：2kV HBM，1kV CDM
- 工作温度范围：-40℃ ~ 125℃
应用领域
- 仪器仪表
- 有源滤波器
- 传感器接口
- 电机控制
- 工业控制
