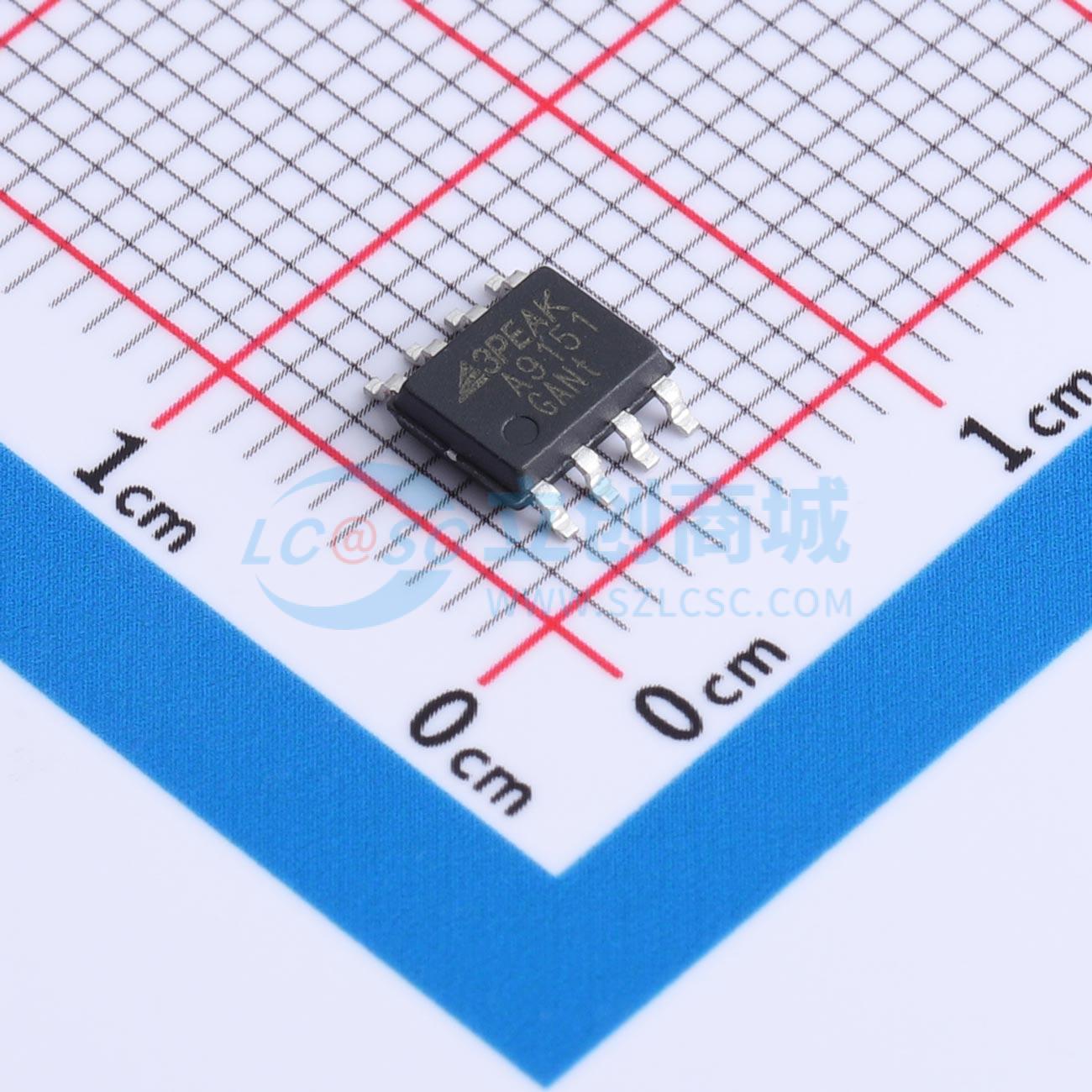

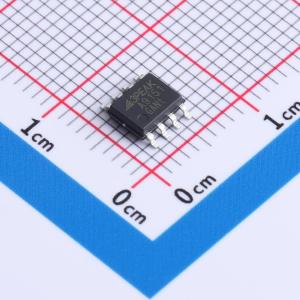

温馨提醒：图片仅供参考，商品以实物为准
TPA9151A-SO1R
通用单位增益差分放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA9151A-SO1R
- 商品编号
- C22411757
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 1 | |
| 共模抑制比(CMRR) | 96dB | |
| 输入失调电压(Vos) | 50uV | |
| 压摆率(SR) | 10V/us | |
| 输出电流 | 100mA | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 单端 | |
| 单电源电压 | 4.5V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2.25V；2.25V~18V | |
| 电源纹波抑制比(PSRR) | 120dB | |
| 功能特性 | 集成精密电阻网络 |
商品概述
该器件为通用型单位增益差分放大器，适用于在-275V至275V共模电压范围内进行精密信号调理。其片内电阻经过修调，可在工作温度范围内实现出色的增益精度和高共模抑制比。TPA9151具有两个基准电压输入引脚。TPA9152在引脚1有一个基准电压输入引脚，引脚5为NC（未连接）。在不需要电气隔离的应用中，该器件可用于替代隔离放大器。
商品特性
- 供电电压：4.5 V 至 36 V (±2.25 V 至 ±18 V)
- 偏移电压：±1 mV（最大值）
- 增益误差：0.03%（最大值）
- 带宽：500 kHz，压摆率：10 V/μs
- 增强型电磁干扰抑制
- 工作温度范围：-40℃ 至 125℃
应用领域
- 高共模电压电流检测
- 电池电压监测
- 工业控制
