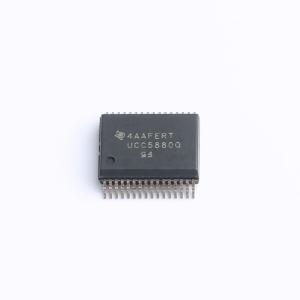

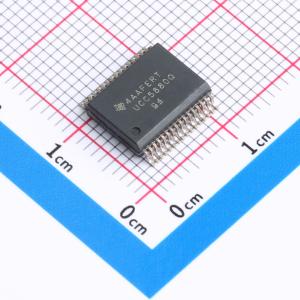

温馨提醒：图片仅供参考，商品以实物为准

UCC5880QDFCRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC5880-Q1 器件是一款高度可配置的隔离式栅极驱动器，具有可调驱动强度，旨在电动汽车/混合动力汽车应用中用于驱动高功率 SiC MOSFET 和 IGBT。该器件提供功率晶体管保护功能，例如基于分流电阻的过流保护、过热保护（PTC、NTC 或二极管）以及 DESAT 检测，包括在这些故障期间可选择的软关断或两级软关断。集成的 10 位 ADC 可用于监控多达 2 个模拟输入、VCC2、DESAT 以及栅极驱动器温度，从而增强系统管理。集成的诊断和检测功能可简化符合 ASIL 标准的系统的设计。这些功能的参数和阈值可使用 SPI 进行配置，因此该器件几乎可与任何 SiC MOSFET 或 IGBT 一同使用。
品牌名称: TI(德州仪器)
商品型号: UCC5880QDFCRQ1
商品编号: C22411820
商品封装: SSOP-32
包装方式: 编带
商品毛重: 0.51克(g)

商品参数

商品概述

UCC5880-Q1 器件是一款高度可配置的隔离式栅极驱动器，具有可调驱动强度，旨在电动汽车/混合动力汽车应用中用于驱动高功率 SiC MOSFET 和 IGBT。该器件提供功率晶体管保护功能，例如基于分流电阻的过流保护、过热保护（PTC、NTC 或二极管）以及 DESAT 检测，包括在这些故障期间可选择的软关断或两级软关断。集成的 10 位 ADC 可用于监控多达 2 个模拟输入、VCC2、DESAT 以及栅极驱动器温度，从而增强系统管理。集成的诊断和检测功能可简化符合 ASIL 标准的系统的设计。这些功能的参数和阈值可使用 SPI 进行配置，因此该器件几乎可与任何 SiC MOSFET 或 IGBT 一同使用。

商品特性

具有实时可变驱动强度的双路输出驱动器
±15A 和 ±5A 驱动电流输出
用于在没有 SPI 时进行驱动强度调整的数字输入引脚 (GD*)
3 电阻设置 R1、R2 或 R1||R2
用于米勒钳位晶体管的集成式 4A 有源米勒钳位或可选的外部驱动器
支持初级侧和次级侧主动短路 (ASC)
内部和外部电源欠压和过压保护
驱动器内核温度检测和过热保护
短路保护：针对 DESAT 事件具有 110ns 响应时间，DESAT 保护 – 可承受高达 14V 的电压，基于分流电阻器的短路 (SC) 和过流 (OC) 保护，可配置保护阈值和消隐时间，可编程软关断 (STO) 和两级软关断 (2STO) 电流
集成 10 位 ADC
能够测量电源开关温度、直流链路电压、驱动器内核温度、DESAT 引脚电压、VCC2 电压
可编程数字比较器
高级 VCE/VDS 钳位电路
符合功能安全标准
专为功能安全应用开发
有助于使 ISO 26262 系统设计符合 ASIL D 要求的文档

应用领域

电动汽车和混合动力汽车牵引逆变器
电动汽车和混合动力汽车电源模块

	属性	参数值
	商品目录	隔离式栅极驱动器
	负载类型	IGBT；MOSFET
	通道数	2
	输入侧工作电压	3V~5.5V
	拉电流(IOH)	15A

	属性	参数值
	灌电流(IOL)	15A
	工作温度	-40℃~+125℃@(Ta)
	CMTI(kV/us)	150kV/us
	驱动侧工作电压	15V~30V
