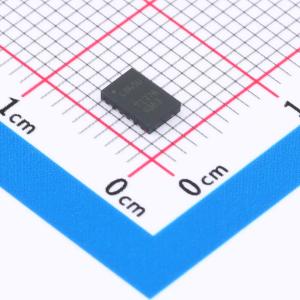

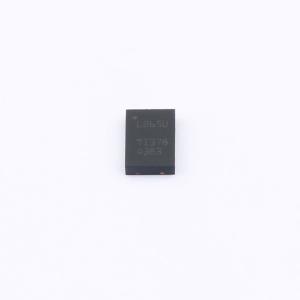

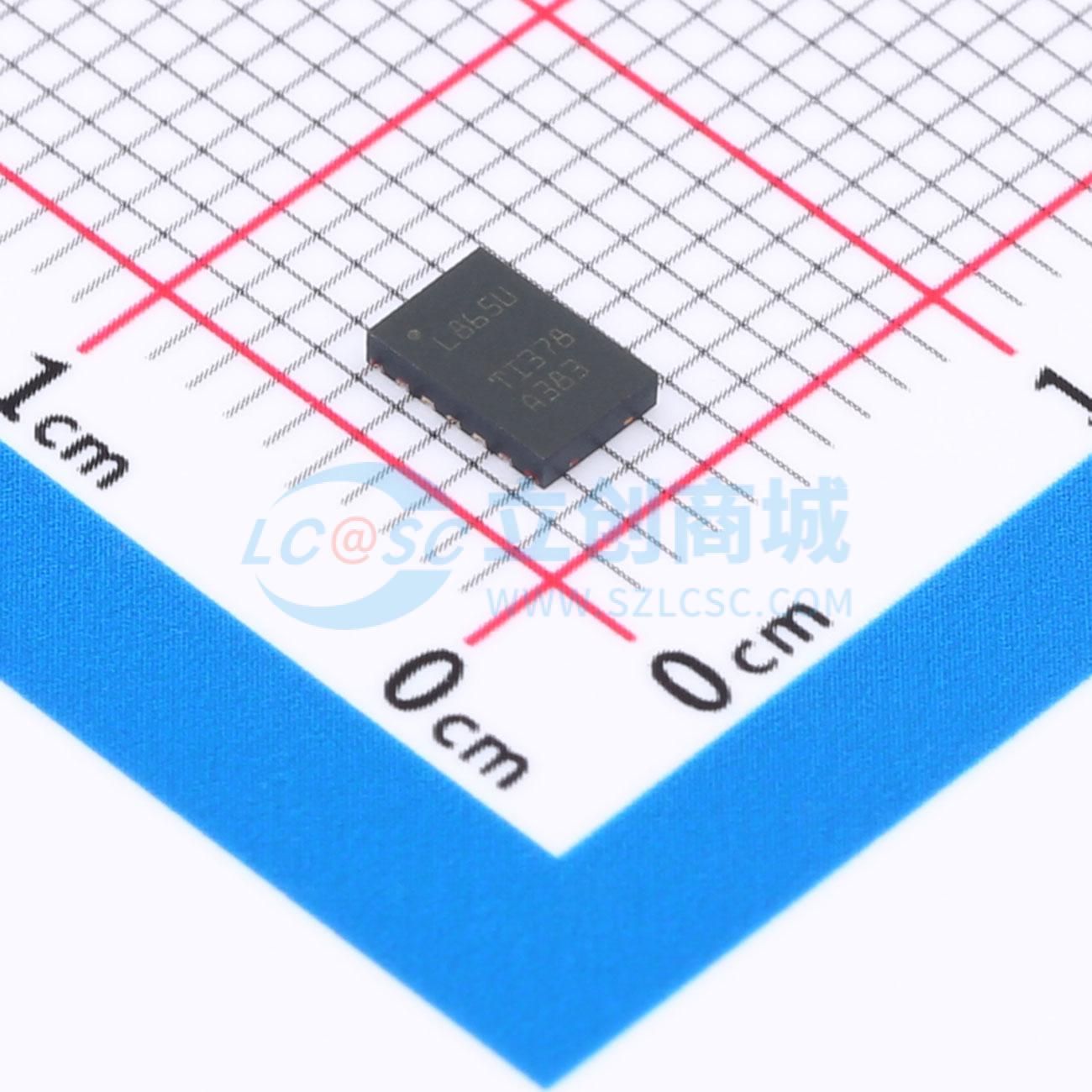

LP8865UQDMTRQ1

具有电感快速调光功能的汽车类多拓扑LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP8865-Q1 系列是一种非同步多拓扑解决方案，具有 4.5V 至 65V 的宽输入范围。通过集成低侧 NMOS 开关，该器件能够以高功率密度和高效率驱动 LED。该系列还支持共阴极连接和单层 PCB 设计。开关频率可在 100kHz 至 2.2MHz 范围内进行配置，并具有可选的展频功能，可实现更好的 EMI 性能。 LP8865-Q1 系列支持四种调光选项，包括模拟调光、PWM 调光、混合调光和灵活调光。每种调光方法都可使用简单的高电平和低电平信号，通过 PWM 和 ADIM 输入引脚进行配置。该系列采用自适应关断时间电流模式控制以及智能、精确采样，可实现电感式快速调光(IFD) 和高调光精度。 LP8865-Q1 系列还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置热折返和热关断。一旦检测到任何故障情况，故障输出就会发送确认信号。
品牌名称: TI(德州仪器)
商品型号: LP8865UQDMTRQ1
商品编号: C22412125
商品封装: VSON-14(3x4.5)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

LP8865-Q1 系列是一种非同步多拓扑解决方案，具有 4.5V 至 65V 的宽输入范围。通过集成低侧 NMOS 开关，该器件能够以高功率密度和高效率驱动 LED。该系列还支持共阴极连接和单层 PCB 设计。开关频率可在 100kHz 至 2.2MHz 范围内进行配置，并具有可选的展频功能，可实现更好的 EMI 性能。

LP8865-Q1 系列支持四种调光选项，包括模拟调光、PWM 调光、混合调光和灵活调光。每种调光方法都可使用简单的高电平和低电平信号，通过 PWM 和 ADIM 输入引脚进行配置。该系列采用自适应关断时间电流模式控制以及智能、精确采样，可实现电感式快速调光(IFD) 和高调光精度。

LP8865-Q1 系列还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置热折返和热关断。一旦检测到任何故障情况，故障输出就会发送确认信号。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1：–40°C 至 +125°C
适用于降压、降压/升压和升压拓扑的集成式 MOSFET
宽输入电压：4.5V 至 65V
集成式 2.6A 和 150mΩ MOSFET
开关频率为 100kHz 至 2.2MHz
展频，可实现更低的 EMI
高精度功率 FET 调光
降压拓扑中输出电流高达 2A
模拟调光（调光比 256:1）
快速 PWM 调光（150ns 脉冲宽度）
混合调光和灵活调光
全面保护特性
故障输出
LED 开路和短路保护
逐周期电流限制
开关 FET 故障保护
热关断
可配置的热折返曲线

应用领域

汽车信息娱乐系统
汽车仪表组
抬头显示 (HUD)
汽车照明

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~63V
	开关频率	100kHz~2.2MHz
	输出电流	2A

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
