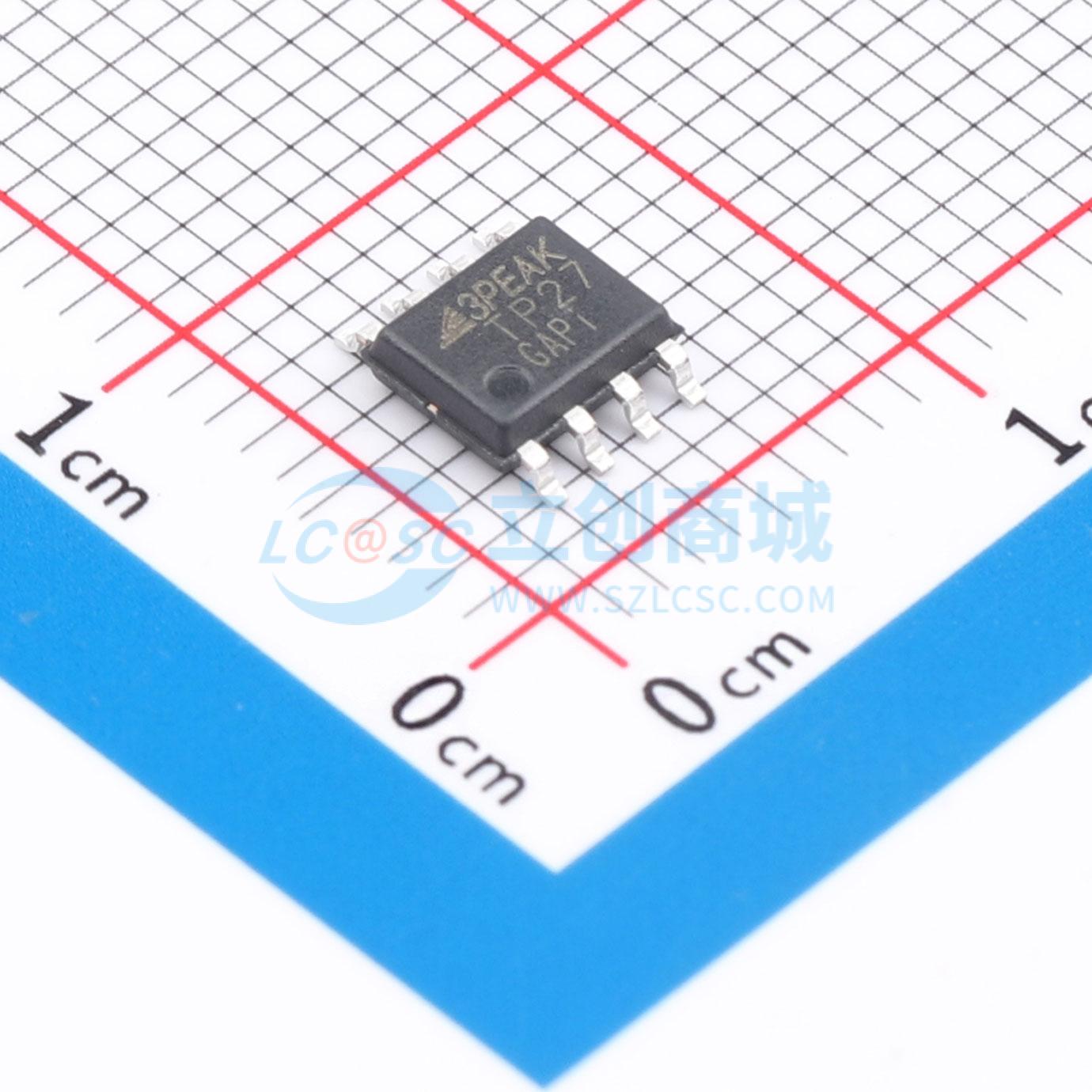

TP27-SR
36V、6MHz、50μV失调电压的运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TP27是最新的高电源电压放大器，具有低失调、低功耗和稳定的高频响应特性。它采用了思瑞浦（3PEAK）专有的专利设计技术，可实现出色的交流性能，带宽达6MHz，压摆率为5V/μs，且失真较低。输入共模电压范围可扩展至负电源轨（V-），输出摆幅可达轨到轨
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP27-SR
- 商品编号
- C22411727
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.174702克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 9MHz | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 压摆率(SR) | 5V/us | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电流(Ios) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4.5V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TP27系列是最新一代高电源电压、低失调、低功耗且具有稳定高频响应的放大器。该系列采用3PEAK专有且获得专利的设计技术，实现了优异的交流性能，包括6 MHz带宽、5 V/μs压摆率和低失真。输入共模电压范围扩展至-VS，输出可轨到轨摆动。TP27可用作市售运算放大器的直接替代品，以降低功耗、扩展输入/输出范围并提升性能。这些特性的结合使TP27成为工业控制和仪器仪表的理想选择。
商品特性
- 电源电压：4.5 V 至 36 V
- 失调电压：±50 μV（最大值）
- 差分输入电压范围可达电源轨，可用作比较器
- 输入轨至-VS，轨到轨输出
- 可驱动任何容性负载
- 带宽：6 MHz，压摆率：5 V/μs
- 优异的EMI抑制性能：85 dB @ 1 GHz
- 过温保护
- 低噪声：8 nV/√Hz @ 1 kHz
- 2-kV HBM，1-kV CDM，500-mA 闩锁
- 工作温度范围：-40℃ 至 125℃
应用领域
- 仪器仪表
- 有源滤波器
- ASIC输入或输出放大器
- 传感器接口
- 工业控制
