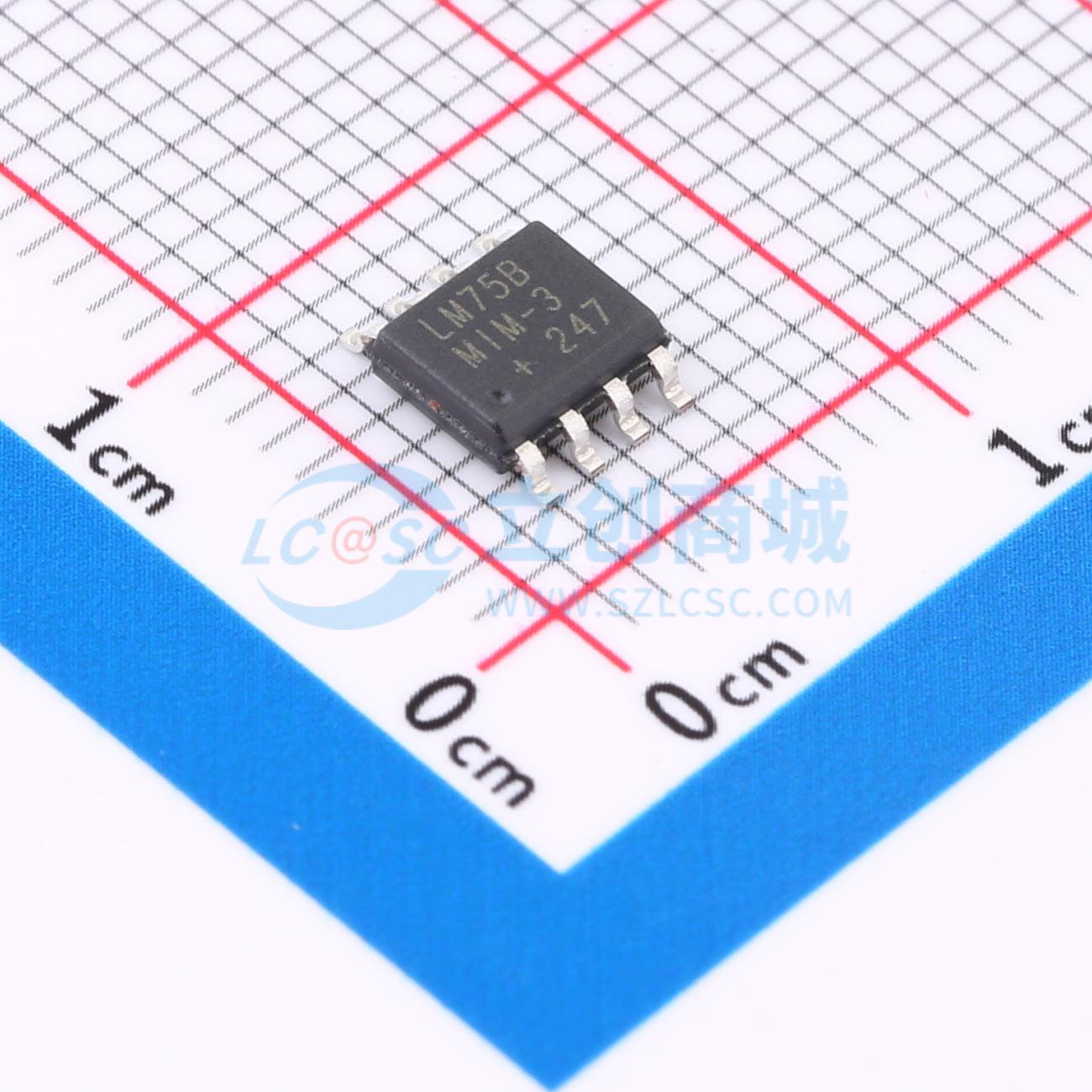

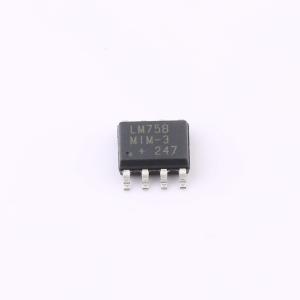

LM75BIM-3+

数字温度传感器和带双线接口的热监控器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 温度传感器包括一个 delta-sigma 模数转换器和一个数字过温检测器。主机可通过其 I²C 接口随时查询温度。当超过可编程温度限制时，开漏过温输出（OS）吸收电流。OS 输出可在比较器或中断两种模式下工作。主机可控制报警触发温度（Tos）和低于该温度时报警条件无效的滞后温度（THyST），还可读取 Tos 和 THyST 寄存器。设备地址通过三个引脚设置，允许多个设备在同一总线上工作。上电时处于比较器模式，默认 Tos = +80℃，THyST = +75℃。3.0V 至 5.5V 的电源电压范围、低电源电流和 I²C 接口使其适用于热管理和保护的许多应用。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: LM75BIM-3+
商品编号: C22411454
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.159克(g)

商品参数

商品概述

LM75温度传感器包含一个Δ-Σ模数转换器和一个数字过温检测器。主机可通过其I2C接口随时查询LM75以读取温度。当可编程温度限制被超过时，漏极开路过温输出（OS）会吸收电流。OS输出可在比较器或中断两种模式中的任一种下工作。主机控制报警被触发的温度（TOS）以及低于该温度时报警条件无效的滞后温度（THYST）。此外，主机可以读取LM75的TOS和THYST寄存器。LM75的地址通过三个引脚设置，允许多个器件在同一总线上工作。上电时处于比较器模式，默认值为TOS = +80°C 和 THYST = +75°C。3.0V至5.5V的电源电压范围、低电源电流以及I2C接口使得LM75非常适用于热管理和保护领域的许多应用。

商品特性

ISO（SOP）和μMAX（μSOP）封装
I2C总线接口
独立的漏极开路OS输出，可作为中断或比较器/恒温器输入
寄存器回读能力
上电默认值允许其作为恒温器独立运行
3.0V至5.5V电源电压
低工作电源电流 250μA（典型值），1mA（最大值）
4μA（典型值）关断模式，最大限度降低功耗
最多可将八个LM75连接到单条总线
引脚和/或寄存器与性能改进的Maxim传感器兼容，包括MAX7500、MAX6625、MAX6626、DS75LV和DS7505

应用领域

热系统管理
热保护
测试设备
计算机和办公电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	温度传感器
	检测温度	-55℃~+125℃
	精度	±2℃
	工作电压	3V~5.5V
	待机电流	500uA

	属性	参数值
	接口类型	I2C
	温度转换时间	300ms
	温度分辨率	9bit
	工作温度	-
	功能特性	温度阈值监测；硬件比较器/独立温控输出；低功耗待机
