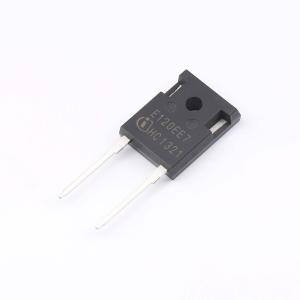

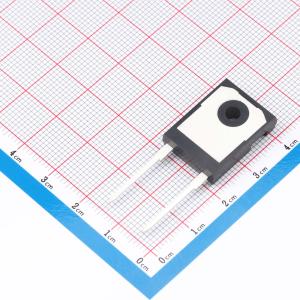

温馨提醒：图片仅供参考，商品以实物为准
IDWD120E65E7XKSA1
软发射极控制硅二极管，可靠性提升
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IDWD120E65E7XKSA1
- 商品编号
- C22408502
- 商品封装
- TO-247-2
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 2.1V@120A | |
| 直流反向耐压(Vr) | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | - | |
| 反向电流(Ir) | 20uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
引脚定义：
- 引脚1和背面 - 阴极
- 引脚2 - 阳极
商品特性
- VRRM = 650V
- IF = 120A
- 正向电压（VF）低且温度稳定
- 非常软且快速的恢复特性
- 低反向恢复电流（Irr m）
- 耐湿度设计
- 抗宇宙射线能力强
- 最大结温Tvj max = 175°C
- 针对目标应用通过JEDEC认证
- 无铅引脚镀层；符合RoHS标准
应用领域
- 串联和微型逆变器
- 数据中心UPS
- 离线式UPS/家用UPS
- 在线式UPS/工业UPS
- 家用空调
- 焊接
