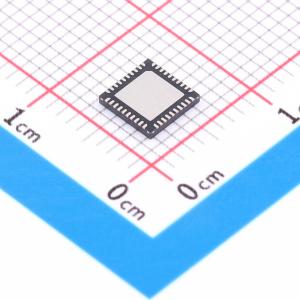

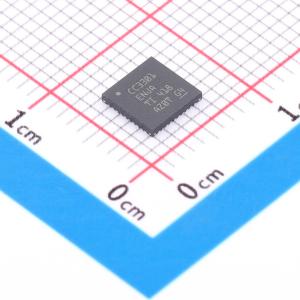

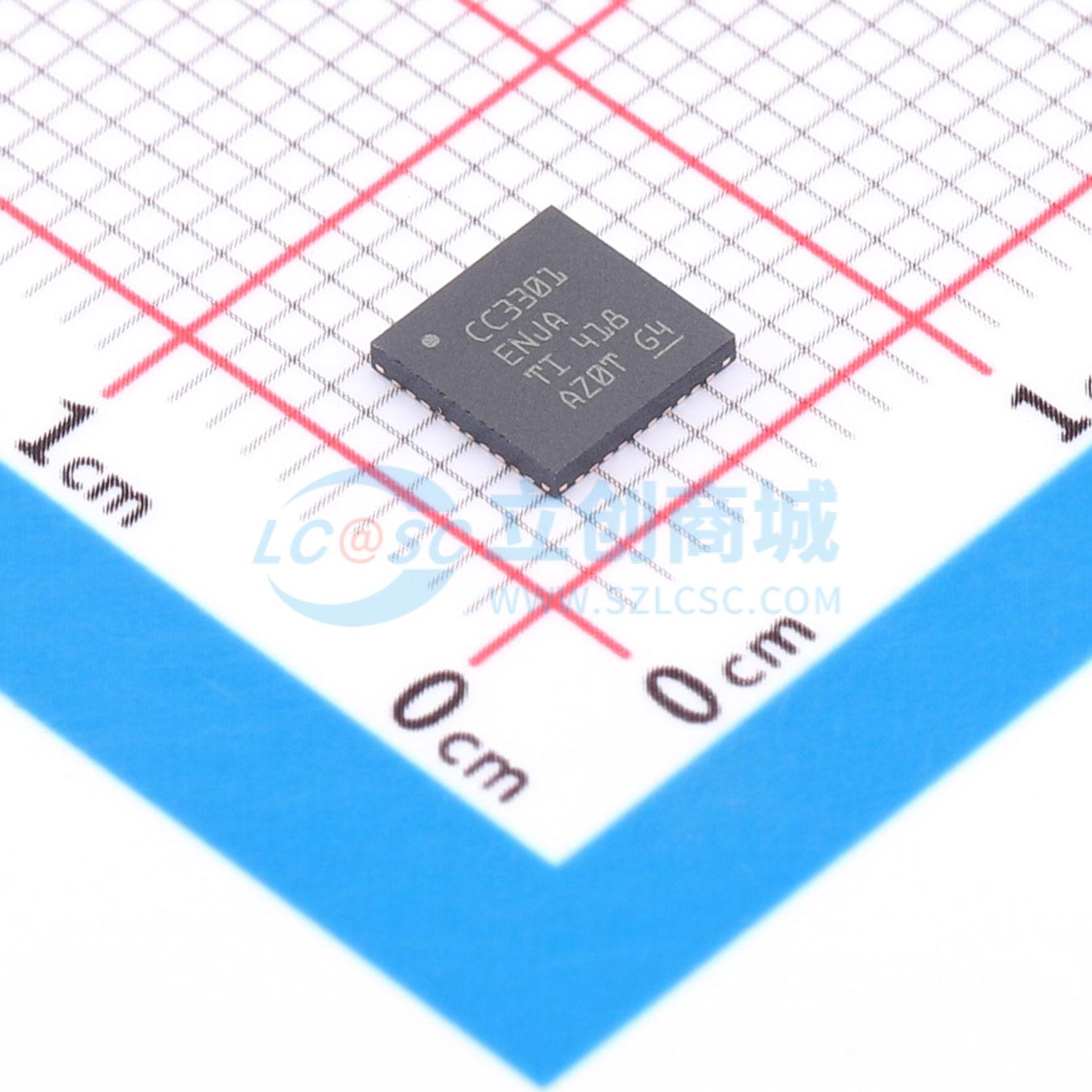

CC3301ENJARSBR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SimpleLink™ Wi-Fi CC33xx 系列器件兼具经济性和可靠性，可支持工程师放心地连接更多应用。CC33xx 是单芯片 Wi-Fi 6 和低功耗蓝牙 5.4 器件。CC3300 和 CC3301 是此引脚对引脚兼容系列中的首批器件。CC3300 是 2.4GHz Wi-Fi 6 配套 IC；CC3301 是 2.4GHz Wi-Fi 6 和低功耗蓝牙 5.4 配套 IC。CC330x 提供 Wi-Fi 6 和 BLE，同时与 Wi-Fi 4 (802.11 b/g/n) 和 Wi-Fi 5 (802.11ac) 保持兼容。这些 CC330x 器件基于成熟的技术设计而成。这些器件非常适合用在通过 Linux 或 RTOS 主机运行 TCP/IP 的成本敏感型嵌入式应用中，CC330x 为物联网 (IoT) 的嵌入式设备应用带来了 Wi-Fi 6 的效率，并具有较小的 PCB 尺寸和高度优化的物料清单。
品牌名称: TI(德州仪器)
商品型号: CC3301ENJARSBR
商品编号: C22408631
商品封装: WQFN-40-EP(5x5)
包装方式: 编带
商品毛重: 0.13925克(g)

商品参数

商品概述

SimpleLink™ Wi-Fi CC33xx 系列器件兼具经济性和可靠性，可支持工程师放心地连接更多应用。CC33xx 是单芯片 Wi-Fi 6 和低功耗蓝牙 5.4 器件。CC3300 和 CC3301 是此引脚对引脚兼容系列中的首批器件。CC3300 是 2.4GHz Wi-Fi 6 配套 IC；CC3301 是 2.4GHz Wi-Fi 6 和低功耗蓝牙 5.4 配套 IC。CC330x 提供 Wi-Fi 6 和 BLE，同时与 Wi-Fi 4 (802.11 b/g/n) 和 Wi-Fi 5 (802.11ac) 保持兼容。这些 CC330x 器件基于成熟的技术设计而成。这些器件非常适合用在通过 Linux 或 RTOS 主机运行 TCP/IP 的成本敏感型嵌入式应用中，CC330x 为物联网 (IoT) 的嵌入式设备应用带来了 Wi-Fi 6 的效率，并具有较小的 PCB 尺寸和高度优化的物料清单。

商品特性

Wi-Fi 6 (802.11ax)
CC33x1 器件中的低功耗 Bluetooth 5.4
能够运行 TCP/IP 堆栈的任何处理器或 MCU 主机的配套 IC
集成 2.4GHz PA，适用于输出功率高达 +20.5dBm 的完整无线解决方案
工作温度： -40°C 至 +105°C
应用吞吐量高达 50Mbps
Wi-Fi 6：2.4GHz、20MHz、单空间流支持 IEEE 802.11 b/g/n/ax 的 MAC、基带和射频收发器目标唤醒时间 (TWT)、OFDMA、MU-MIMO（下行链路）、基本服务集着色和触发帧，可提高效率基于硬件的加密和解密，支持 WPA2 和 WPA3出色的互操作性支持 4 位 SDIO 或 SPI 主机接口
低功耗蓝牙 5.4：LE 编码 PHY（远距离）、LE 2M PHY（高速）和广播扩展；主机控制器接口 (HCI) 传输，具有 UART 或共享 SDIO 的选项
增强的安全性：安全主机接口固件身份验证；防回滚保护
多角色支持（例如，并发 STA 和 AP），可连接不同射频通道（Wi-Fi 网络）上的 Wi-Fi 设备可选天线分集或选择
3 线或 1 线 PTA，用于与额外 2.4GHz 无线电（例如 Thread 或 Zigbee）在外部共存
电源管理：VMAIN、VIO、Vpp：1.8V，VPA:3.3V
时钟源：40MHz XTAL 快速时钟内部慢速时钟或外部 32.768kHz 慢速时钟
小封装尺寸：易于设计，采用 40 引脚 5mm×5mm 四方扁平无引线 (QFN) 封装，间距为 0.4mm

应用领域

电网基础设施电量计
串式逆变器
微型逆变器
能量存储
电源转换系统 (PCS)
电动汽车充电基础设施
楼宇和家居自动化
HVAC 控制器
HVAC 网关
恒温器
楼宇安全网关
车库门系统
IP 网络摄像头/可视门铃
无线安防摄像头
电器
冰箱和冷冻柜
烤箱
洗衣机和烘干机
住宅热水器和供暖系统
空气净化器和加湿器
咖啡机
空调室内机
扫地机器人
割草机器人
医疗输液泵
电子病床和床控制器
多参数患者监护仪
血压监护仪
远程保健系统
超声波扫描仪
超声波智能探头
电动牙刷
零售自动化和支付
打印机

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.412GHz~2.472GHz
	接口类型	SDIO；UART；SPI
	工作电压	1.62V~1.98V
	应用领域	WiFi；蓝牙
	输出功率	20.5dBm
	数据速率	50Mbps

	属性	参数值
	发射电流	250mA
	灵敏度	-98dBm
	接收电流	62mA
	典型应用频率	2.4GHz
	工作温度	-40℃~+105℃
	类型	收发器
