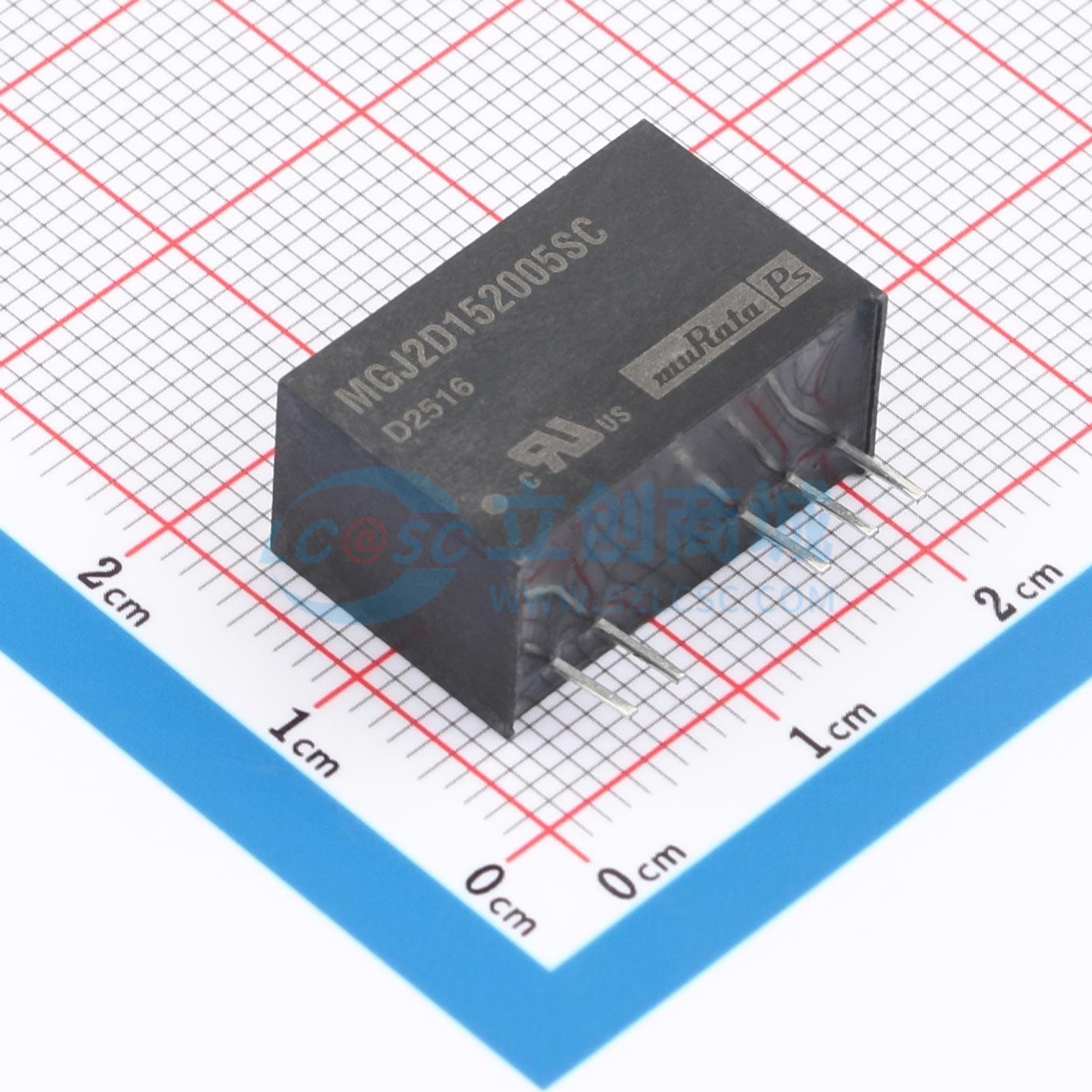

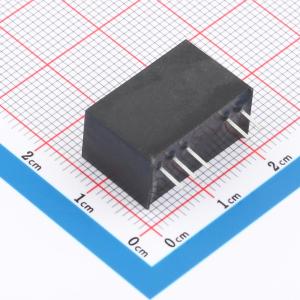

温馨提醒：图片仅供参考，商品以实物为准
MGJ2D152005SC
5.2kV DC隔离2W栅极驱动DC-DC转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 适用于为桥接电路中的 IGBT 和 Mosfet 的“高端”和“低端”栅极驱动电路供电。非对称输出电压的选择可实现最佳驱动水平，以获得最佳系统效率和 EMI。具有高隔离和 dv/dt 特性，适用于电机驱动器和逆变器中常见的桥接电路。工业级温度评级和结构确保了长使用寿命和可靠性。
- 品牌名称
- muRata(村田)
- 商品型号
- MGJ2D152005SC
- 商品编号
- C22408807
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
MGJ2系列DC-DC转换器专为桥式电路中IGBT和MOSFET的高侧与低侧栅极驱动电路供电而设计。其非对称输出电压选项可实现驱动电平，从而优化系统效率并降低电磁干扰。该系列产品针对电机驱动和逆变器中常见的桥式电路所要求的高隔离度和高dv/dt性能进行了特性表征，其工业级温度等级和结构设计确保了长久的使用寿命和高可靠性。
商品特性
- 针对IGBT/MOSFET栅极驱动优化的双极性输出电压
- 符合UL60950标准的加强绝缘认证
- 符合ANSI/AAMI ES60601-1标准，提供1 MOPP/2 MOOP保护
- 5.2kVDC隔离测试电压（耐压测试）
- 超低耦合电容
- SIP封装样式
- 5V、12V、15V和24V输入电压
- 多种输出电压组合：+15V/-3V、+15V/-5V、+15V/-8.7V、+15V/-15V、+17V/-9V、+18V/-2.5V、+18V/-5V、+20V/-3.5V和+20V/-5V
- 工作温度可达100°C
- 特性化共模瞬态抗扰度大于200kV/μs
- 连续隔离屏障耐受电压为2.4kVDC
- 特性化局部放电性能
