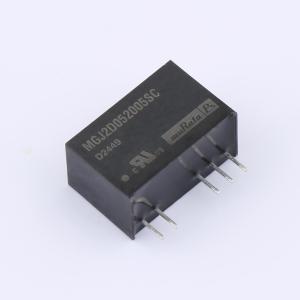

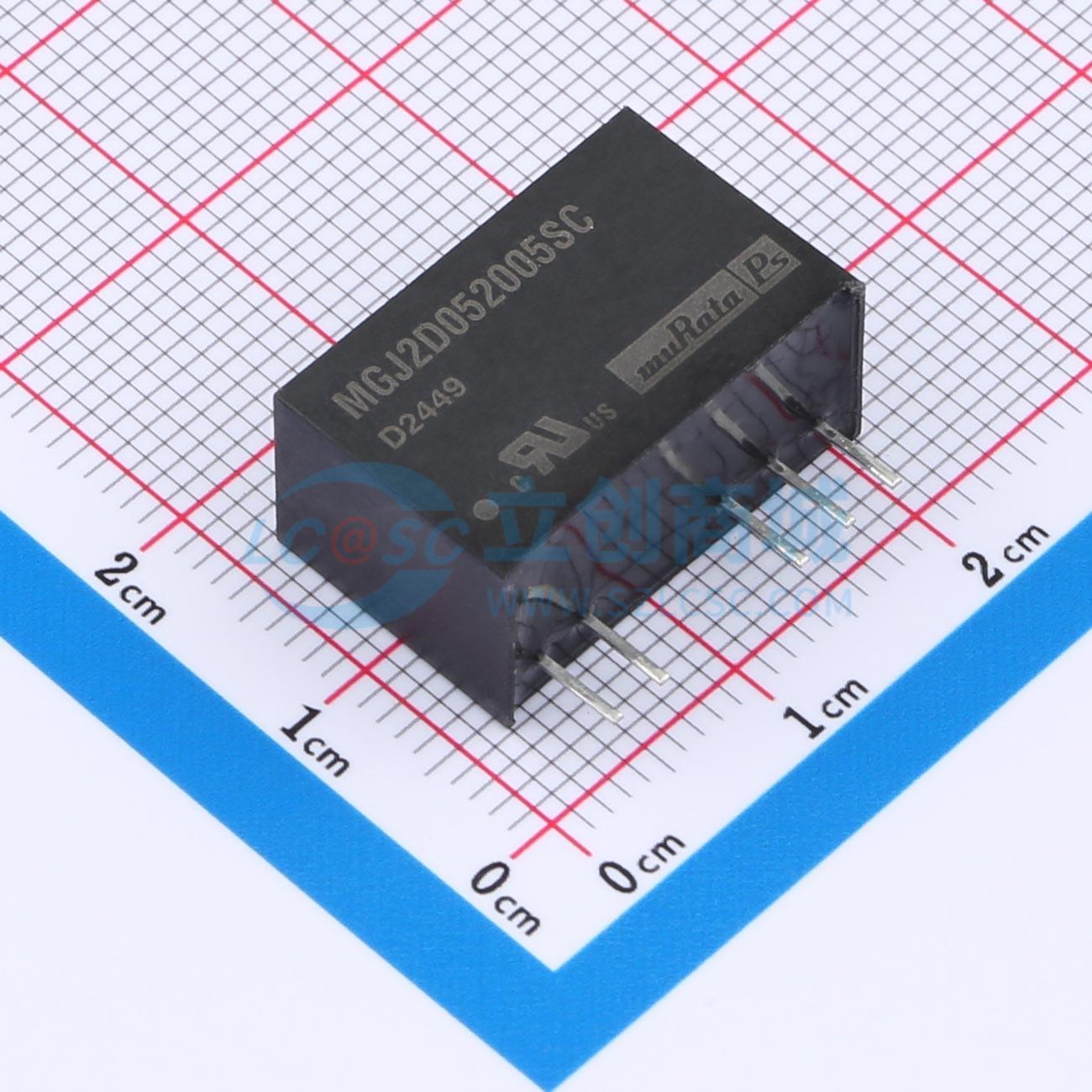

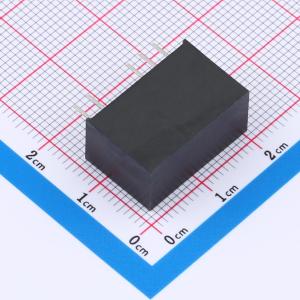

温馨提醒：图片仅供参考，商品以实物为准
MGJ2D052005SC
4.5V~5.5V 2W
- 描述
- MGJ2系列DC-DC转换器非常适合为桥接电路中的IGBT和MOSFET的“高端”和“低端”栅极驱动电路供电。非对称输出电压的选择可提供最佳驱动电平，以实现最佳系统效率和降低电磁干扰（EMI）。MGJ2系列具有高隔离和高dv/dt特性，满足电机驱动器和逆变器中桥接电路的常见要求。同时，MGJ2工业级的温度额定值和结构设计确保了长使用寿命和高可靠性。
- 品牌名称
- muRata(村田)
- 商品型号
- MGJ2D052005SC
- 商品编号
- C22409219
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 6.814286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 5.5V | |
| 转换效率 | 78.5% | |
| 输出电压(Vout) | 20V | |
| 输出电流(最大值) | 40mA；80mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5.2kV | |
| 特性 | 短路保护；过热保护 | |
| 工作温度 | -40℃~+95℃ | |
| 开关频率 | 45kHz | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 19.7mm | |
| 宽度 | 10mm | |
| 高度 | 12.7mm |
商品概述
MGJ2系列DC-DC转换器非常适合为桥接电路中的IGBT和MOSFET的“高端”和“低端”栅极驱动电路供电。非对称输出电压的选择可提供最佳驱动电平，以实现最佳系统效率和降低电磁干扰（EMI）。MGJ2系列具有高隔离和高dv/dt特性，满足电机驱动器和逆变器中桥接电路的常见要求。同时，MGJ2工业级的温度额定值和结构设计确保了长使用寿命和高可靠性。
