温馨提醒：图片仅供参考，商品以实物为准

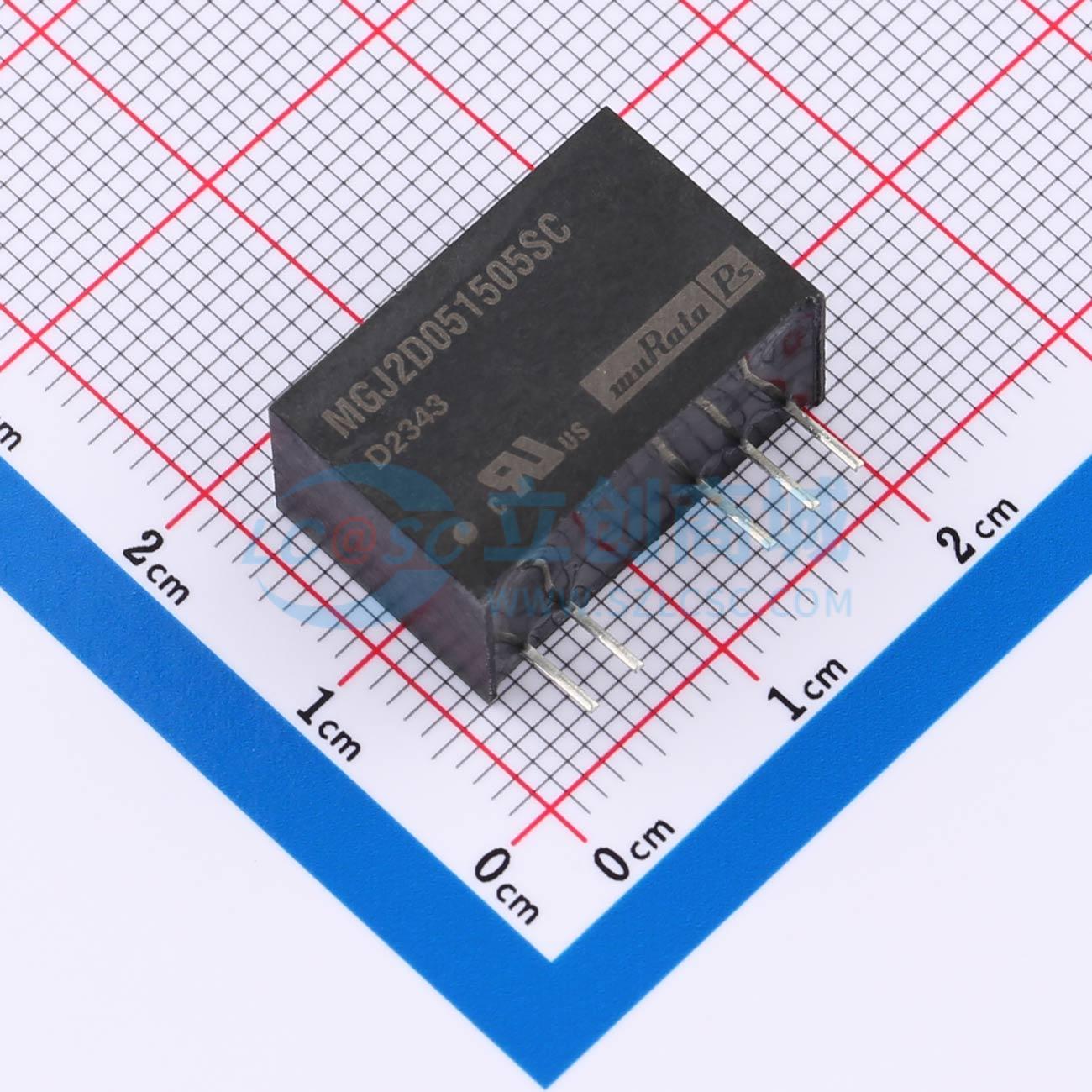

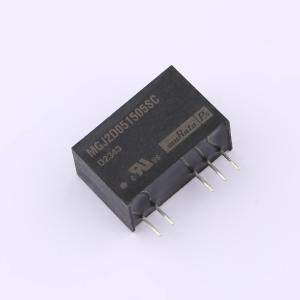

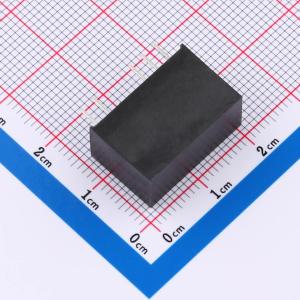

MGJ2D051505SC
5.2kVDC隔离2W栅极驱动DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于为桥式电路中的 IGBT 和 Mosfet 的“高端”和“低端”栅极驱动电路供电。不对称输出电压的选择可实现最佳驱动水平，以获得最佳系统效率和 EMI。具有高隔离和 dv/dt 特性，适用于电机驱动器和逆变器中常用的桥式电路，工业级温度额定值和结构保证了长使用寿命和可靠性。
- 品牌名称
- muRata(村田)
- 商品型号
- MGJ2D051505SC
- 商品编号
- C22409337
- 商品封装
- 插件,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 5.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 输出电压(Vout) | -5V；15V | |
| 输出电流(最大值) | 80mA；40mA | |
| 转换效率 | 76% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 45kHz | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm | |
| 工作温度 | -40℃~+100℃ |
商品概述
MGJ2系列DC-DC转换器非常适合为桥接电路中的IGBT和MOSFET的“高端”和“低端”栅极驱动电路供电。非对称输出电压的选择可提供最佳驱动电平，以实现最佳系统效率和降低电磁干扰（EMI）。MGJ2系列具有高隔离和高dv/dt特性，满足电机驱动器和逆变器中桥接电路的常见要求。同时，MGJ2工业级的温度额定值和结构设计确保了长使用寿命和高可靠性。
