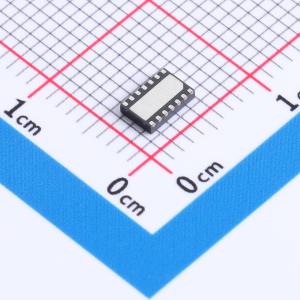

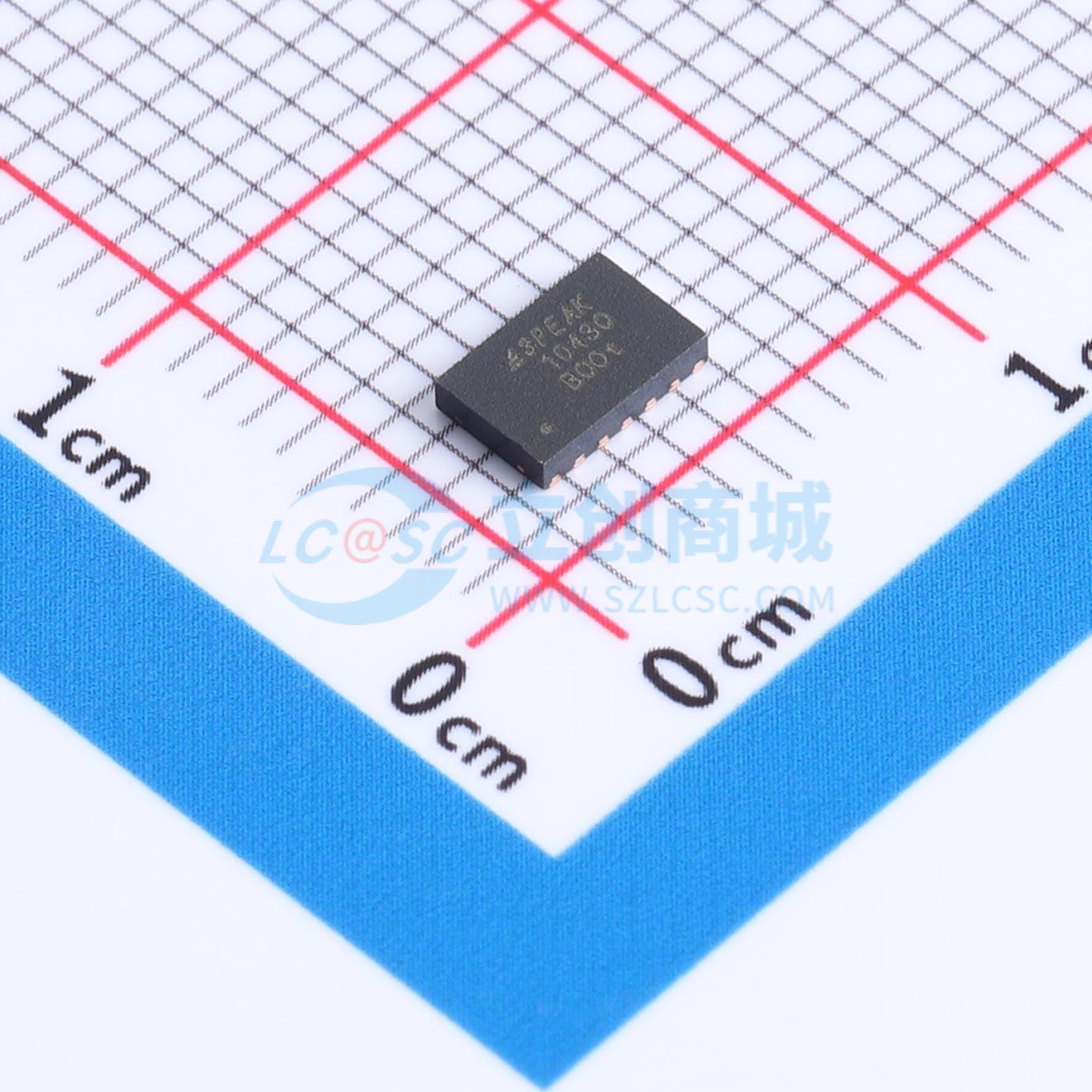

温馨提醒：图片仅供参考，商品以实物为准
TPT1043Q-DFKR-S
汽车低功耗故障保护高速CAN FD收发器，带睡眠模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款符合ISO11898高速CAN（控制器局域网）物理层标准的CAN收发器。该设备设计用于高达5 Mbps的CAN FD网络，在长距离和高负载网络中具有增强的时序裕量和更高的数据速率。该设备具有-30 V至+30 V的共模范围、-70 V至+70 V的CAN总线故障保护、过压保护和过温关断功能。具有一个I/O电源，用于连接电源电压为2.8 V至5.5 V的微控制器
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT1043Q-DFKR-S
- 商品编号
- C22409496
- 商品封装
- DFN-14(3x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.433333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 2uA |
商品概述
TPT1043 是一款符合 ISO11898 高速控制器局域网物理层标准的 CAN 收发器。该器件设计用于速率高达 5 Mbps 的 CAN FD 网络，在长距离和高负载网络中具有增强的时序裕量和更高的数据速率。该器件设计具备 -30V 至 +30.0V 的共模范围，-70V 至 +70V 的 CAN 总线故障保护、过压保护以及过温关断功能。TPT1043 具有用于接口 I/O 的电源，可与供电电压为 2.8V 至 5.5V 的微控制器连接。该器件配备待机模式，可从 CAN 总线唤醒。其超低功耗管理功能可在待机和休眠模式下控制电子控制单元。该器件支持通过 INH 接口，在本地和远程唤醒并识别唤醒源后使能电源，并包含多种保护功能以增强器件和网络的鲁棒性。TPT1043 提供 SOP14 和 DFN4.5X3.0-14L 封装，工作温度范围为 -40°C 至 +125°C。
商品特性
- 符合 ISO 11898-2:2016 和 SAE J2284-1 至 SAE J2284-5 物理层标准
- 支持 CAN FD 及高达 5 Mbps 的数据速率
- 传播延迟时间短，环路时间快
- 5V 电源供电，I/O 电压范围支持 2.8V 至 5.5V 的 MCU 接口
- 具备待机模式和超低电流休眠模式，支持本地和远程总线唤醒能力及 INH 输出
- 在未上电时对 CAN 总线呈理想无源状态
- 共模输入电压范围：±30V
- 保护特性：IEC 61000-4-2 ESD 保护高达 ±12 kV，总线故障保护：±70V，VCC 欠压保护，TXD 显性超时功能和总线显性超时功能，热关断保护
- 提供 SOP14 封装和无引线 DFN4.5X3-14L 封装
- 通过 AEC-Q100 汽车应用认证，等级 1
应用领域
- 车身电子/照明
- 动力总成/底盘
- 信息娱乐/仪表组
- 高级驾驶辅助系统/安全
