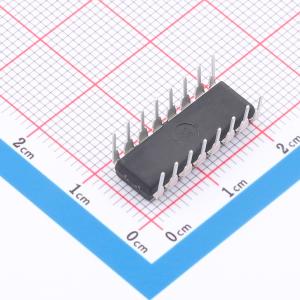

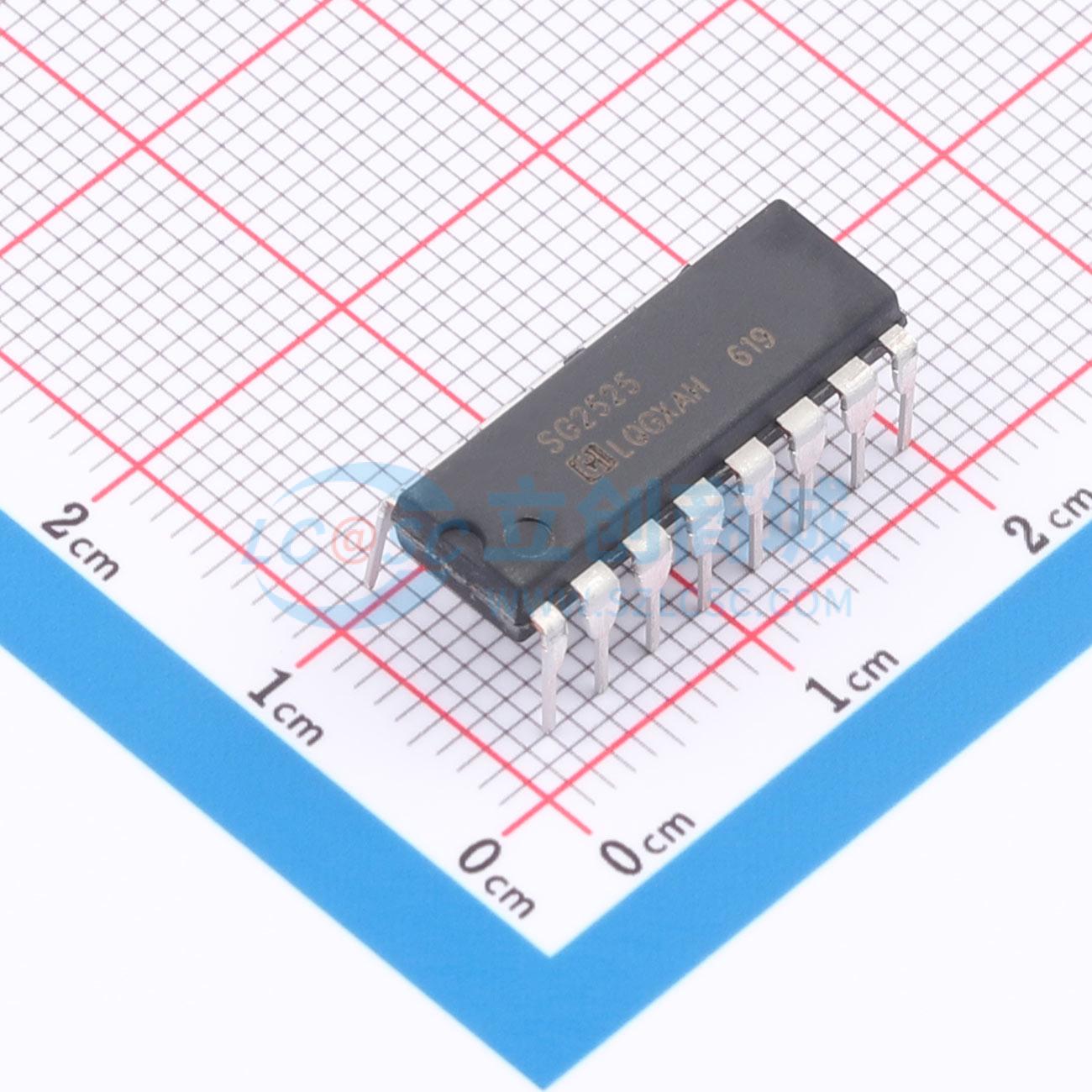

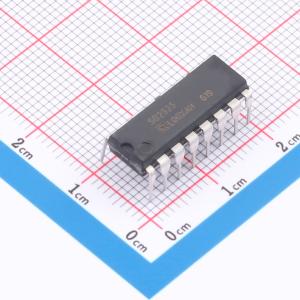

SG2525N

PWM 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 芯片 +5.1V 基准电压精度为 ±1%，由于基准电压值在误差放大器的输入共模范围内，因此无需外接电阻。SG3525/SG2525 可以工作在主从模式、也可以与外部时钟同步。通过 CT 与放电端之间的电阻可以调节死区时间。
品牌名称: HGSEMI(华冠)
商品型号: SG2525N
商品编号: C22396904
商品封装: DIP-16
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	拓扑结构	图腾柱
	特性	欠压保护(UVP)；软启动
	工作温度	-40℃~+85℃

商品概述

芯片 +5.1V 基准电压精度为 ±1%，由于基准电压值在误差放大器的输入共模范围内，因此无需外接电阻。SG3525/SG2525 可以工作在主从模式、也可以与外部时钟同步。通过 CT 与放电端之间的电阻可以调节死区时间。芯片内部的其它功能电路还包括：软启动电路、关断电路、欠压电路。 SG3525/SG2525 控制芯片的输出级为大功率图腾柱式输出，其源电流和吸电流超过 150mA，其给出逻辑电平为“或非”逻辑，“断”状态时为低电平。

商品特性

工作电压范围 8~35V
5.1V 基准电压，精度 ±1%
振荡频率范围 100Hz~500kHz；振荡器同步信号输入端
死区时间可调
内置软启动电路
逐步脉冲关断
带滞回电压的输入欠压锁定
PWM 锁定功能，禁止多脉冲

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 5 个)

个

起订量：5 个25个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	8V~35V
	耗散功率(Pd)	1000mW
	最大占空比	49%
