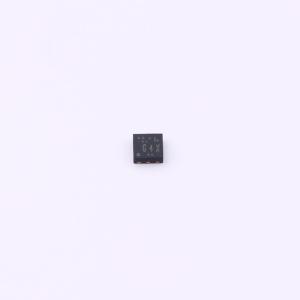

温馨提醒：图片仅供参考，商品以实物为准
HX13446-374-SQ
0.1至6.0GHzGaAsSPDT射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HX13446-374-SQ是一款GaAspHEMTI/C天线开关，能够高效地在天线和TX或RX端口之间切换，使用两个控制电压。其出色的特性包括低电压控制、高隔离度和低插入损耗，适用于双频WLAN系统。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX13446-374-SQ
- 商品编号
- C22392174
- 商品封装
- QFN-6(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 38dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.4dB | |
| 工作电压 | 1.8V~5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
HX13446 - 374 - SQ是一款砷化镓（GaAs）赝配高电子迁移率晶体管（pHEMT）集成电路（I/C）天线开关，它利用两个控制电压在天线与发射（TX）或接收（RX）端口之间实现高效切换。其卓越特性，如低损耗、高隔离度、高线性度、尺寸紧凑且成本效益高，使其成为工作在2.4至2.5 GHz和4.9至5.9 GHz频率范围内的双频段无线局域网（WLAN）系统的理想选择。
商品特性
- 正低压控制：0 V和3.0 V
- 高隔离度：在2.4 GHz时为38 dB，在6 GHz时为30 dB
- 低插入损耗：在2.5 GHz时为0.40 dB，在6.0 GHz时为0.80 dB
- 先进的pHEMT工艺
- 出色的线性度性能：P1dB = +32 dBm
应用领域
- 双频段WLAN系统
- 802.11 a/b/g/n收发系统
