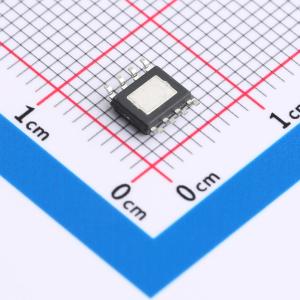

HX8870-S
有刷直流电机驱动器（PWM控制）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 拉刷直流电机驱动器，适用于打印机、电器、工业设备和小型机器。它利用了一个h型桥接配置与四个n通道mosfet，用于双向电机控制高达2.5安培。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX8870-S
- 商品编号
- C22392191
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1848克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| 输出电流 | - | |
| 峰值电流 | 2.5A | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 800mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
HX8870-S是一款有刷直流电机驱动器，适用于打印机、家电、工业设备和小型机械。它采用H桥配置，配备四个N沟道MOSFET，可实现高达2.5安培的双向电机控制。 PWM调制和可选的电流衰减模式可实现精确的电机速度控制。当两个输入均为低电平时，会激活低功耗睡眠模式。基于模拟输入和电机电流感应的集成电流调节功能可降低功率需求并稳定电压，特别是在启动和堵转期间。 该器件具备故障和短路保护功能，包括欠压锁定（UVLO）、过流保护（OCP）和热关断（TSD）。故障排除后，它会自动恢复运行。 HX8870-S是一款经过优化的8引脚器件，专门设计用于驱动电压范围在6.5至30V之间的有刷直流电机，能够处理高达2.5A的峰值电流。其集成的电流调节功能可确保电机电流限制在预定义的最大水平。 H桥驱动器由四个典型导通电阻（Rds(on)）为800mΩ（包括高端和低端FET）的N沟道MOSFET组成，由两个逻辑输入控制。单个电源输入VM具有双重用途：为器件供电并为电机绕组提供偏置。 为充分提升高端FET的性能，该器件集成了一个电荷泵，可在内部提升VM电压。电机速度可通过脉冲宽度调制进行精确调节，频率范围为0至100kHz。 此外，HX8870-S具有集成睡眠模式，当两个输入均为低电平时激活，可实现节能。该器件还具备各种保护功能，可防止系统故障时受损。
商品特性
- H桥电机驱动器可驱动直流电机、步进电机绕组或其他负载。
- 工作电压范围为6.5V至30V。
- 典型RDS(on)为800mΩ，功率效率高。
- 可提供2.5A的峰值电流。
- 集成电流调节功能，性能稳定。
- 具备PWM接口，可实现精确的速度控制。
- 低功耗睡眠模式可节能。
- 保护功能包括欠压锁定（UVLO）、过流保护（OCP）、热关断（TSD）和自动故障恢复。
应用领域
- 打印机
- 家电
- 工业设备
- 其他机电应用
