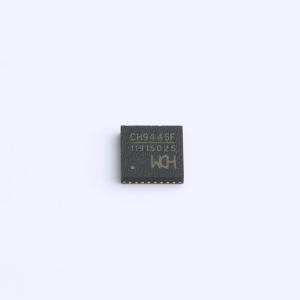

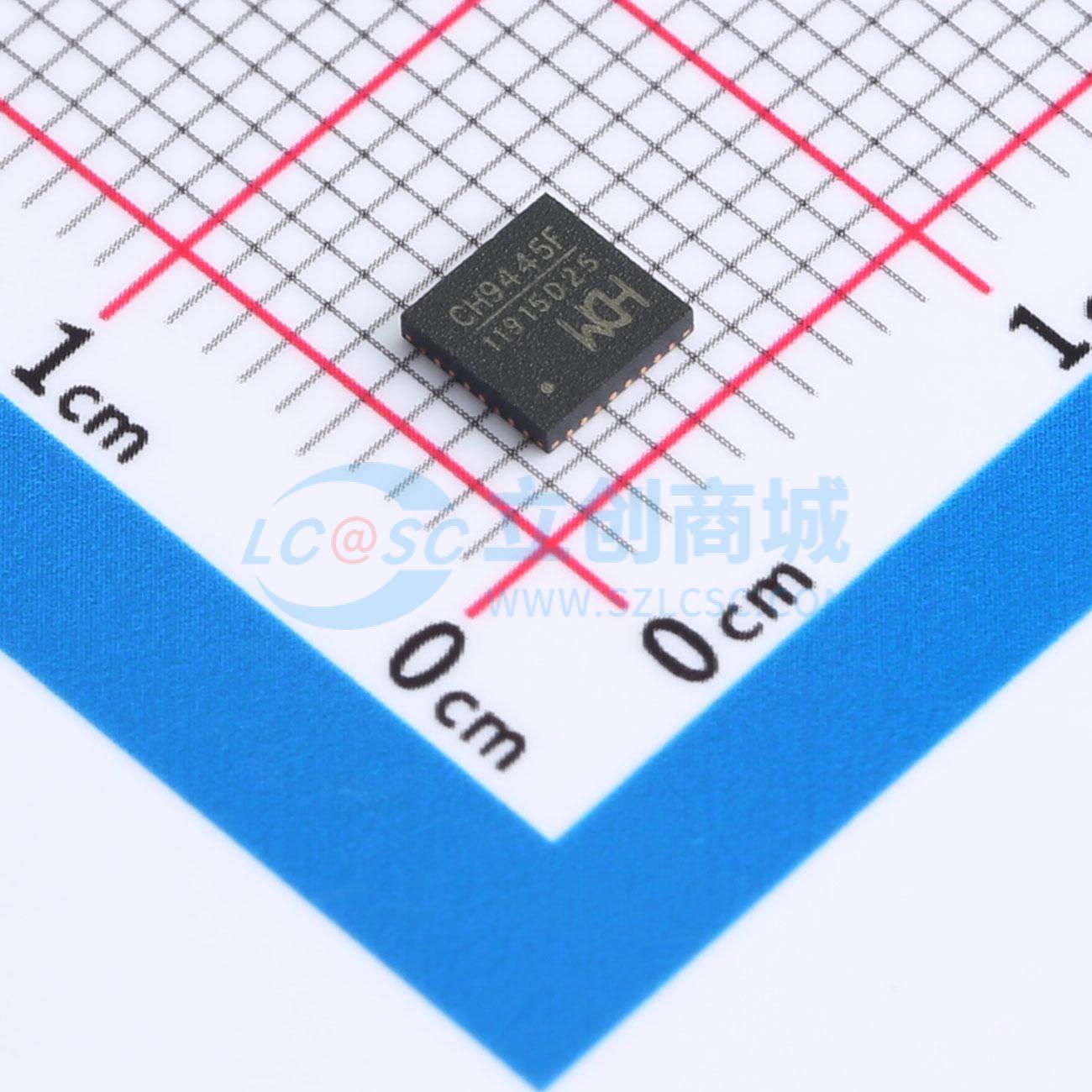

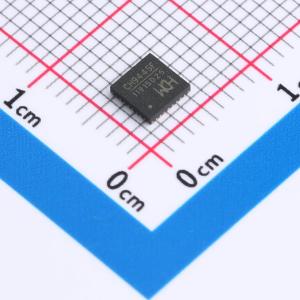

CH9445F
CH9445F
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CH9444 和CH9445 是超高速差分信号双向模拟开关芯片，高宽带，低导通电阻。 CH9444 可以实现DP1.4 8Gbps、USB3.0、480Mbps 等差分信号的交叉路由切换，用于平板电脑、笔记本电脑、拓展坞的Type-C 转4 Lane DP 等应用。 CH9445 比CH9444 多了两对差分信号引脚，增加了USB3.1 通道，支持USB 10Gbps 差分信号，可以用于Type-C 转2 Lane DP+USB3 等应用。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH9445F
- 商品编号
- C22392314
- 商品封装

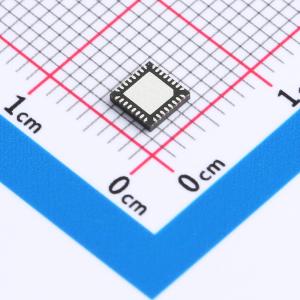

- QFN-32-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.082克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:6 | |
| 工作电压 | 2.8V~3.45V | |
| 导通时间(ton) | 15ns | |
| 导通电阻(Ron) | 8Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 50ns | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 6GHz | |
| 传播延迟(tpd) | 80ps |
商品概述
CH9444 和CH9445 是超高速差分信号双向模拟开关芯片，高宽带，低导通电阻。 CH9444 可以实现DP1.4 8Gbps、USB3.0、480Mbps 等差分信号的交叉路由切换，用于平板电脑、笔记本电脑、拓展坞的Type-C 转4 Lane DP 等应用。 CH9445 比CH9444 多了两对差分信号引脚，增加了USB3.1 通道，支持USB 10Gbps 差分信号，可以用于Type-C 转2 Lane DP+USB3 等应用。 CH9444 是超高速双向 4×4 和低速 2×2 的交叉模拟开关芯片，可支持高达8Gbps 的DP1.4 高速信号，USB3.0 和USB2.0 信号。不仅可以为2ch 或 4ch 的DP 通道配置路由开关，而且为低速通信提供交叉MUX。 CH9445 是超高速双向 4×6 和低速 2×2 的交叉模拟开关芯片，相较于CH9444 增加了USB3.1 信号通道，支持高达10Gbps 的USB3.1 Gen2 超高速信号，可为 1583.0/3.1 配置路由开关。 CH9444 和CH9445 的寄存器包括系统寄存器和GPIO 控制寄存器两类，其中系统寄存器主要实现对开关的控制，GPIO 控制寄存器可实现对4 个GPIO 的独立控制。
商品特性
- 4:4 或者4:6 交叉通道超高速差分信号MUX 开关。
- 支持USB3.1 10Gbps 信号。
- 支持DP1.4 8Gbps 信号。
- 为CSBU 和SBU 引脚提供交叉开关电路。
- 通过I2C 两线接口控制和配置多路MUX 切换。
- 提供4 个GPIO 引脚，GPIO 支持中断。
- 支持低功耗模式。
- 提供QFN32 封装形式。
应用领域
- 平板电脑
- 笔记本电脑
- 拓展坞的Type-C 转4 Lane DP
- Type-C 转2 Lane DP+USB3
