DS18B20A10T5
数字温度探头
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述

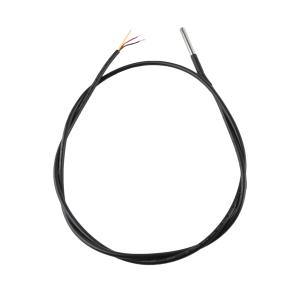

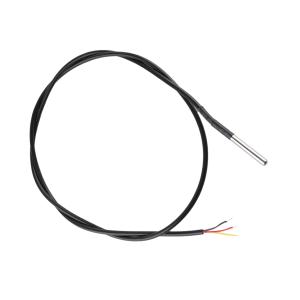

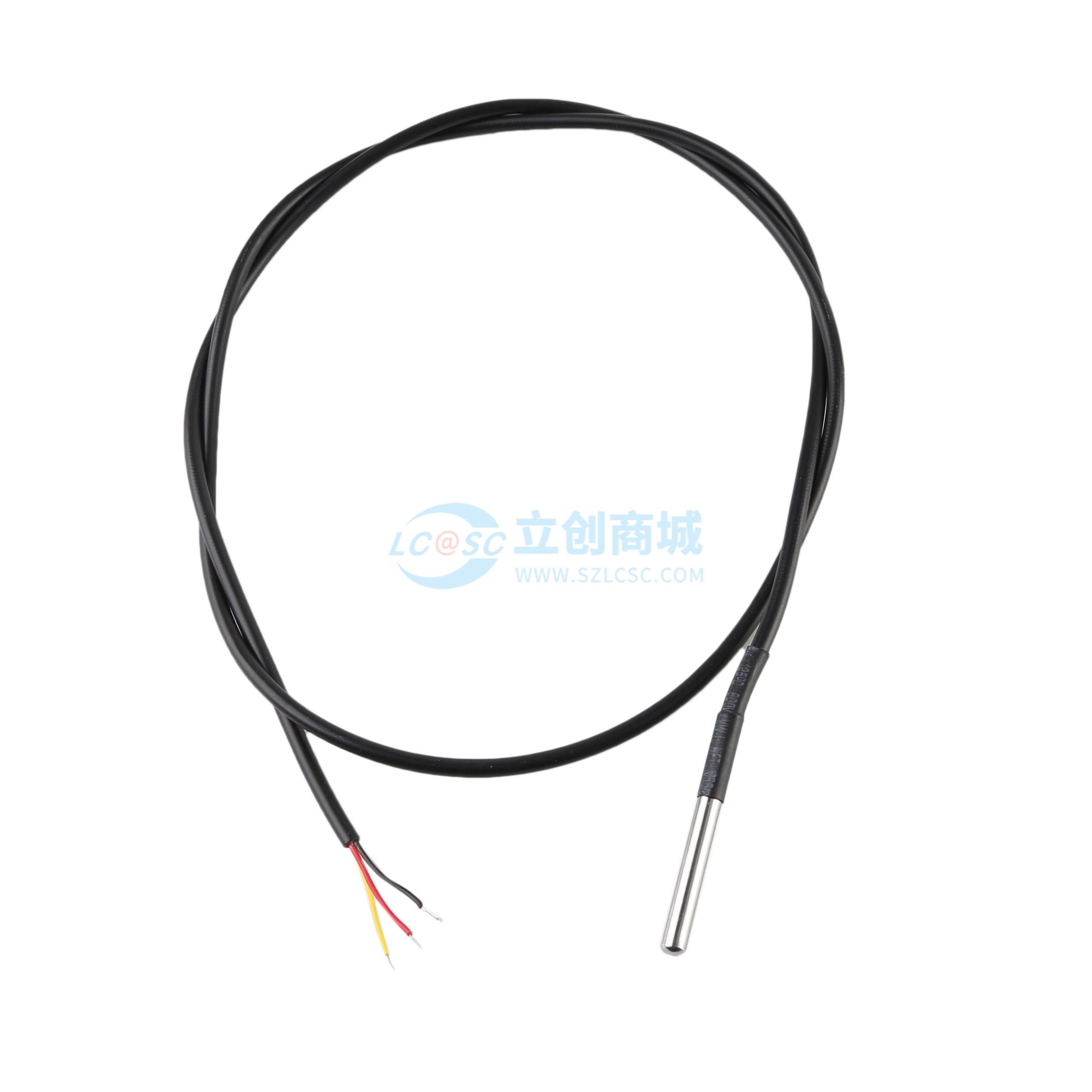

- 数字温度探头，钢头直径5MM，线长1米，芯片型号DS18B20，测温精度±0.5℃@-10℃~+85℃，工作温度范围-20℃~+85℃（芯片工作温度范围-55℃~+125℃），1-Wire协议数字输出，500ms温度转换，1.8V~5.5V宽电压供电，防水等级IP67。
- 品牌名称
- Mysentech(敏源传感)
- 商品型号
- DS18B20A10T5
- 商品编号
- C22392320
- 包装方式
- 袋装
- 商品毛重
- 22.826克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -20℃~+85℃ | |
| 精度 | ±0.5℃ | |
| 工作电压 | 1.8V~5.5V | |
| 待机电流 | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 单总线 | |
| 温度转换时间 | 500ms | |
| 温度分辨率 | 14bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；出厂温度校准；可配置温度输出；片内非易失参数存储；低功耗待机 |
商品概述
敏源数字温度芯片MYDS18B20系列是数字模拟混合信号温度传感芯片，最高测温精度为 -10°C 到 +85°C 范围 ±0.5°C，用户无需进行校准。温度芯片感温原理基于CMOS半导体PN节温度与带隙电压的特性关系，经过小信号放大、模数转换、数字校准补偿后，数字总线输出，具有精度高、一致性好、功耗低、可编程配置灵活、寿命长等优点。温度芯片内置14bitADC，分辨率0.0125°C，默认出厂配置12bitADC，工作范围 -55°C 到 +125°C。芯片在出厂前经过100%的测试校准，根据温度误差特性进行校准系数的拟合，芯片内部自动进行补偿计算。为了简化系统应用，芯片的ID搜索、测温数据内存访问、功能配置等均基于数字单总线协议指令，上位机微处理器只需要一个GPIO端口便可进行读写访问。单总线通信接口通过共用一根数据总线来实现多节点传感采集与组网的低成本方案，传输距离远、支持节点数多，便于空间分布式传感组网。最多可支持100个节点100至500米长的测温节点串联组网。芯片内置非易失性E²PROM存储单元，用于保存芯片ID号、高低温报警阈值、温度校准修正值以及用户自定义信息，如传感器节点编号、位置信息等。芯片有TO - 92(18B20)、TO - 92S(18B20S)、SOP8(18B20Z)、MSOP8(18B20U)封装。
商品特性
- 芯片型号：MYDS18B20/MY18E20/MY1820
- 测温精度：±0.5°C@ - 10°C~ + 85°C
- 温度转换时间：500ms
- 工作温度范围： - 20°C~ + 85°C
- 工作电压范围：1.8V~5.5V
- 通信接口：标准单总线
- 防水等级：IP67
- 默认线长1米，其他线长可定制
- 低功耗：典型待机电流0.2μA@5V，平均电流5μA@1Hz
- 感温分辨率：12bit ADC，分辨率0.0625°C；可配置14bit ADC，分辨率0.0125°C
- 温度转换时间可配置：500ms/15ms
- 80bit额外E²PROM空间用于存放用户信息
- 每颗芯片有64bit的ID序列号，便于多点组网寻址
- 用户可自行设置报警值
- 标准单总线接口，适用于分布式多节点测温
应用领域
- 工业监控
- 智能硬件
- 智慧农业
- 仪器仪表
- 智能家电
