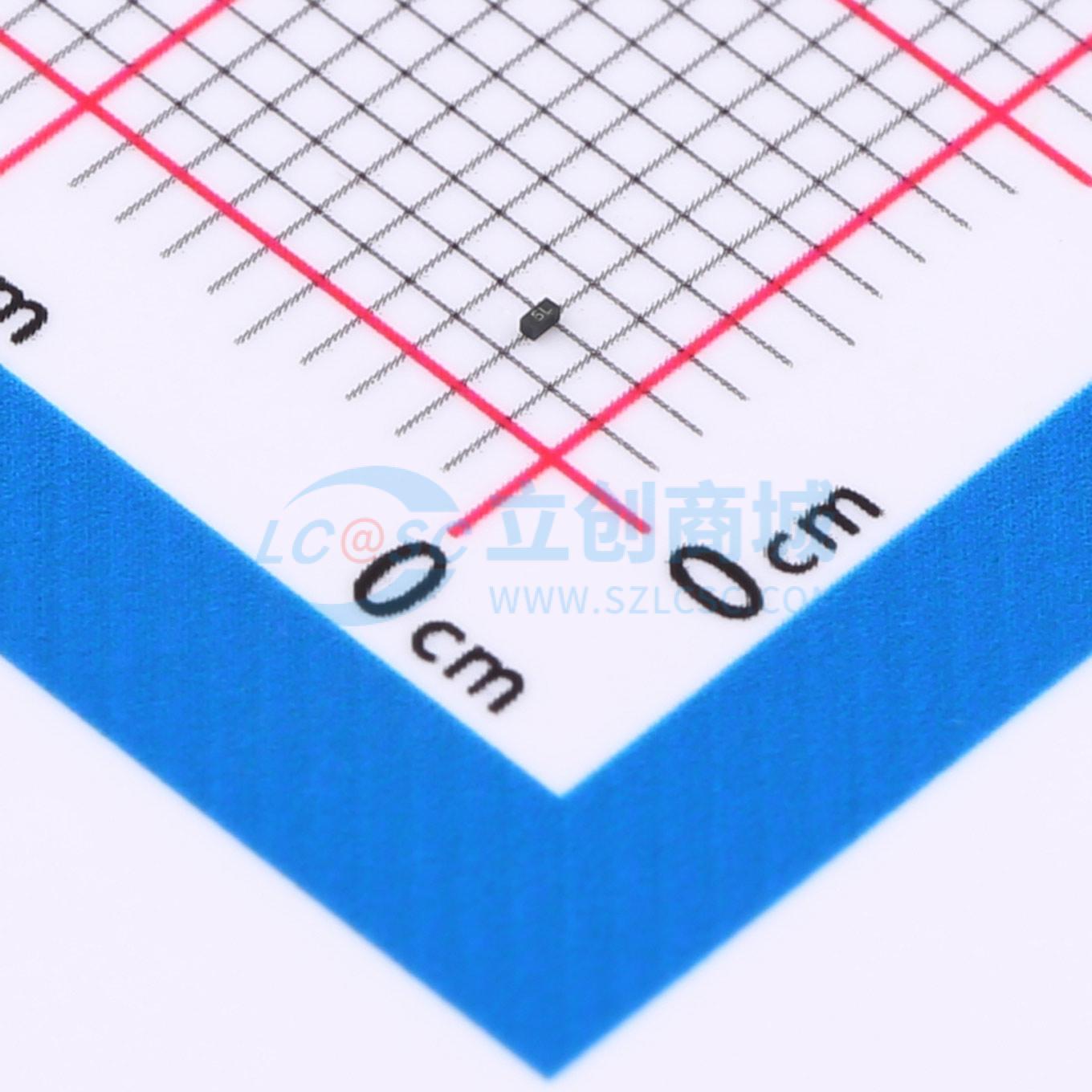

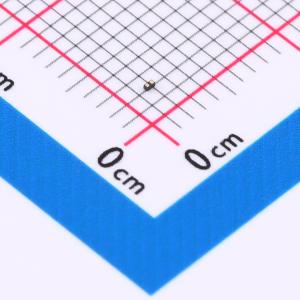

温馨提醒：图片仅供参考，商品以实物为准
SLESD108-B1-CSP0201
双向ESD 5V截止 峰值浪涌电流：4.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLESD108-B1-C SP0201旨在保护电压敏感元件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD108-B1-CSP0201
- 商品编号
- C22392341
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.01192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
SLESD108-B1-C SP0201旨在保护电压敏感元件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。
商品特性
- IEC 61000-4-2 4级ESD保护
- 工作电压：5V
- ±22kV接触放电
- 低泄漏电流
- ±25kV空气放电
- 符合RoHS标准
- 120W峰值脉冲功率（8/20μs）
- 保护一条双向线路
- 低钳位电压
- 结电容：典型值0.3pF
应用领域
- USB 2.0/3.0
- 笔记本电脑
- 10/100/1000以太网
- SIM卡端口
- 显示器和平板显示器
- ATM接口
