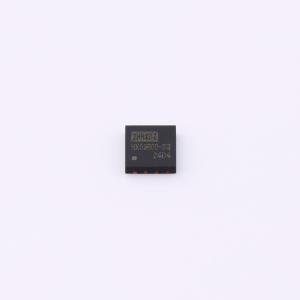

HX59800-SQ

HX59800-SQ是一款超低噪声（6µVRMS）的电压调节器，具有高电源抑制比（PSRR）和低压差（LDO）能力，能够提供高达1A的电流。其输出电压可通过外部电阻在0.8V至6V的范围内进行调节。此外，该器件具有较宽的输入电压范围，从2.2V到6.0V。 HX59800-SQ专为为各种应用中常见的对噪声敏感的组件供电而设计，这些应用包括高速通信、视频处理、医疗设备以及测试和测量设备等。其超低的输出噪声和宽带PSRR可有效降低从压控振荡器（VCO）、模数转换器（ADC）、数模转换器（DAC）到高端处理器和现场可编程门阵列（FPGA）等各种设备中的相位噪声和时钟抖动，确保在对噪声要求严格的环境中实现最佳性能和可靠性。 HX59800-SQ是一款低压差（LDO）调节器，具有低噪声、高电源抑制比（PSRR）的特点，最大压差电压为450mV。它能够提供1A的负载电流，并且可以在低至2.2V的输入电压下工作，输出电压为0.8V。这些特性的组合使其成为为各种负载供电的理想选择，从高速应用中对噪声敏感的通信组件到高端微处理器或现场可编程门阵列（FPGA）。此外，HX59800-SQ集成了内部保护电路，包括欠压锁定功能，可防止在输入电压不足以进行精确调节时器件开启。它还具有折返式电流限制功能，当输出电压处于调节状态时，输出可提供额定电流，但在短路情况下会降低允许的输出电流。

• 输入电压范围：2.2V至6.0V
• 输出电压范围：0.8V至6V
• 低静态电流：210uA（典型值）
• 超低输出噪声：6µVRMS（典型值）
• 1A负载下的输出电压噪声（100Hz至100kHz）
• 高PSRR：1kHz时超过70dB，1MHz时为40dB
• 在电压、负载和温度变化时精度为2.0%
• 低压差：1A负载下最大450mV
• 出色的瞬态响应
• 热关断和过流保护
• 使用22µF或更大的陶瓷电容时稳定
• 工作结温范围：-40℃至+125℃

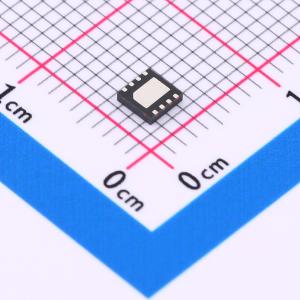

• 可用封装：DFN3x3-8L

• 高性能模拟电路：压控振荡器（VCO）、模数转换器（ADC）、数模转换器（DAC）、低压差分信号（LVDS）
• 通信领域：中央处理器（CPU）、专用集成电路（ASIC）、现场可编程门阵列（FPGA）、复杂可编程逻辑器件（CPLD）、数字信号处理器（DSP）
• 对噪声敏感的成像领域：互补金属氧化物半导体（CMOS）传感器、视频专用集成电路（ASIC）
• 仪器仪表、医疗和音频领域
