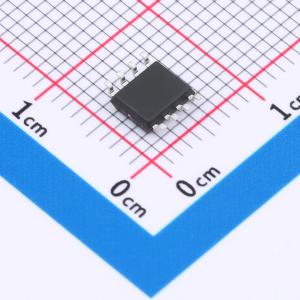

温馨提醒：图片仅供参考，商品以实物为准
HX2348-S
微功耗、1.5MHz、低噪声、轨到轨输入输出、2.1V CMOS放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1MHz，45µA，CMOS，轨到轨放大器 扩展温度范围：-40℃~+125℃ 工作电压： 1.8V~5.5V(0℃~70℃) 2.0V~5.5V(-40℃~+125℃)
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX2348-S
- 商品编号
- C22392189
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.5MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.2V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
商品概述
HX2348 - S 系列运算放大器，包括单通道、双通道和四通道选项，专为对成本敏感的系统和应用而设计。这些放大器具有轨到轨输入和输出摆幅、低静态电流（典型值为 75 μA）、宽带宽（1.5 MHz）以及极低噪声（1 kHz 时为 25 nV/√Hz）等特性，非常适合需要在成本和性能之间取得平衡的电池供电应用。低输入偏置电流使这些放大器可与高阻抗源配合使用。 HX2348 - S 放大器的稳健设计让电路设计人员使用起来更加便捷，即使在容性负载高达 500 pF 时也能实现单位增益稳定，集成了 RF/EMI 抑制滤波器，在过驱动条件下不会出现相位反转，并且具有高静电放电（ESD）保护（5 kV HBM）。 HX2348 - S 放大器经过优化，可在 0 ℃ 至 70 ℃ 的温度范围内，以 +1.8 V（±0.9 V）至 +5.5 V（±2.75 V）的电压工作。在 -40 ℃ 至 +125 ℃ 的扩展温度范围内，它们也能在 +2.0 V（±1.0 V）至 +5.5 V（±2.75 V）的电压下工作。
商品特性
- 轨到轨输入和输出
- 低输入失调电压：0.5 mV
- 适用于对成本敏感系统的精密放大器
- 在 0 ℃ - 70 ℃ 温度范围内，单电源电压范围为 1.8 V 至 5.5 V
- 扩展温度范围：-40 ℃ 至 +125 ℃
- 低噪声：1 kHz 时为 25 nV/√Hz
- 微功耗：每个放大器的电源电流为 75 μA
- 内置 RF/EMI 滤波器
- 单位增益稳定时的增益带宽积为 1.5 MHz
应用领域
- 传感器信号调理
- 传感器接口、环路供电、有源滤波器
- 无线传感器
- 家庭安全、远程传感、无线计量
- 电池供电仪器
- 消费、工业、医疗、笔记本电脑
- 音频输出
