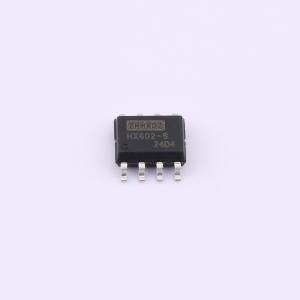

温馨提醒：图片仅供参考，商品以实物为准
HX602-S
微功耗、1MHz、低噪声、轨到轨输入输出、2.7V CMOS放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2.7V至6.0V单电源CMOS OP放大器 扩展温度范围：-40℃~+125℃ 工作电压： 2.7V~5.5V(0℃~70℃) 2.0V~5.5V(-40℃~+125℃)
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX602-S
- 商品编号
- C22392186
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.278克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 1.2V/us | |
| 噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 静态电流(Iq) | 100uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
HX602 - S 系列运算放大器，包括单通道、双通道和四通道选项，专为对成本敏感的系统和应用而设计。这些放大器具有轨到轨输入和输出摆幅、低静态电流（典型值为 100 μA）、宽带宽（1 MHz）以及极低噪声（在 1 kHz 时为 25 nV/√Hz）的特点，使其非常适合需要在成本和性能之间取得平衡的电池供电应用。低输入偏置电流使这些放大器可与高阻抗源配合使用。 HX602 - S 放大器的稳健设计为电路设计人员提供了易用性，即使在高达 500 pF 的容性负载下也具有单位增益稳定性，集成了 RF/EMI 抑制滤波器，在过驱动条件下无相位反转，并且具有高静电放电（ESD）保护（5 kV HBM）。 HX602 - S 放大器针对在 0 ℃ 至 70 ℃ 的温度范围内，电压从 +2.7 V（±0.9 V）到 +5.5 V（±2.75 V）的操作进行了优化。它们也可以在 -40 ℃ 至 +125 ℃ 的扩展温度范围内，电压从 +2.0 V（±1.0 V）到 +5.5 V（±2.75 V）下工作。
商品特性
- 轨到轨输入和输出
- 低输入失调电压：0.5 mV
- 适用于对成本敏感系统的精密放大器
- 在 0 ℃ 至 70 ℃ 时，单电源电压范围为 2.7 V 至 5.5 V
- 扩展温度范围：-40 ℃ 至 +125 ℃
- 低噪声：在 1 kHz 时为 25 nV/√Hz
- 微功耗：每个放大器的电源电流为 100 μA
- 内部 RF/EMI 滤波器
- 单位增益稳定时的增益带宽积为 1 MHz
应用领域
- 传感器信号调理、传感器接口、环路供电、有源滤波器
- 无线传感器、家庭安全、远程传感、无线计量
- 电池供电仪器、消费类、工业、医疗、笔记本电脑
- 音频输出
