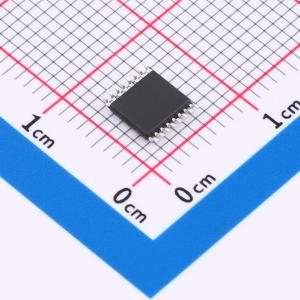

温馨提醒：图片仅供参考，商品以实物为准
HTD9801TSH
HTD9801TSH
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HTD9801为玩具、打印机和其它电机一体化应用提供一种集成的双通道电机驱动方案。HTD9801有两路H桥驱动器，可以驱动两个直流有刷电机，或者一个双极步进电机，或者螺线管及其它感性负载。
- 品牌名称
- 嘉兴禾润
- 商品型号
- HTD9801TSH
- 商品编号
- C22391191
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.191667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 2V~5.5V | |
| 输出电流 | 800mA | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | 是 | |
| 导通电阻 | 500mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
HTD9801为玩具、打印机和其它电机一体化应用提供一种集成的双通道电机驱动方案。HTD9801有两路H桥驱动器，可以驱动两个直流有刷电机，或者一个双极步进电机，或者螺线管及其它感性负载。
商品特性
- 双通道H桥电机驱动器
- 驱动两个直流有刷电机或者一个步进电机
- 低RDS(ON)电阻，0.5Ω(HS + LS)
- 1.2A驱动输出
- 宽电压供电，2.0V - 5.5V
- PWM控制接口
- 过温关断电路
- 欠压锁定保护
- 内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障检测输出管脚
- 提供三种封装，一种是TSSOP16封装，另两种是带裸焊盘的QFN16封装，尺寸为44和33，能有效改善散热性能，均是无铅产品，符合环保标准
应用领域
- 锂电池供电玩具
- POS打印机
- 安防相机
- 办公自动化设备
- 游戏机
- 机器人
