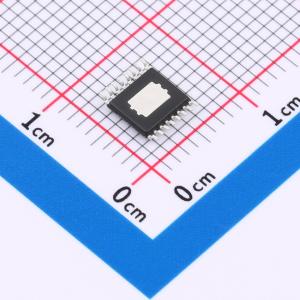

HTD9810TPH

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HTD9810为玩具、打印机和其它电机一体化应用提供一种集成的双通道电机驱动方案。HTD9810有两路H桥驱动器，可以驱动两个直流有刷电机，或者一个双极步进电机，或者螺线管及其它感性负载。每一个H桥的功率输出级由P+N功率MOSFET组成，叫作H桥驱动器。
品牌名称: 嘉兴禾润
商品型号: HTD9810TPH
商品编号: C22391192
商品封装: ETSSOP-16
包装方式: 编带
商品毛重: 0.196克(g)

商品参数

商品概述

HTD9810为玩具、打印机和其它电机一体化应用提供一种集成的双通道电机驱动方案。HTD9810有两路H桥驱动器，可以驱动两个直流有刷电机，或者一个双极步进电机，或者螺线管及其它感性负载。每一个H桥的功率输出级由P+N功率MOSFET组成，叫作H桥驱动器。每个桥包含整流电路和限流电路。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障检测输出管脚。 HTD9810提供四种封装，一种是不带裸露焊盘的TSSOP16封装，还有一种带有裸露焊盘的ETSSOP16封装，另两种是带裸焊盘的QFN16封装，尺寸为44和33，能有效改善散热性能，均是无铅产品，符合环保标准。

商品特性

双通道H桥电机驱动器
驱动两个直流有刷电机或者一个步进电机
低RDS(ON)电阻，1.0Ω(HS+LS)
1.0A驱动输出
宽电压供电，2.7V - 13V
PWM控制接口
过温关断电路
短路保护
欠压锁定保护

应用领域

锂电池供电玩具
POS打印机
安防相机
办公自动化设备
游戏机
机器人

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	2.7V~13V
	输出电流	1A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	1Ω
	工作温度	-40℃~+85℃
