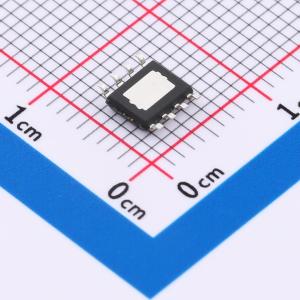

HTD8236ESD

单通道直流有刷电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HTD8236是一款直流有刷电机驱动器，能够以高达6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入信号进行脉宽调制(PWM) 来控制电机转速，同时具备低功耗休眠模式。 HTD8236集成同步整流功能，可显著降低系统功耗要求。
品牌名称: 嘉兴禾润
商品型号: HTD8236ESD
商品编号: C22391194
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

HTD8236是一款直流有刷电机驱动器，能够以高达6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入信号进行脉宽调制(PWM) 来控制电机转速，同时具备低功耗休眠模式。 HTD8236集成同步整流功能，可显著降低系统功耗要求。内部保护功能包含过流保护，短路保护，欠压锁定和过温保护。HTD8236N提供一个故障检测输出管脚。 HTD8236提供一种带有裸露焊盘的ESOP8封装，能有效改善散热性能，且是无铅产品，符合环保标准。

商品特性

单通道H桥电机驱动器
宽电压供电，5.5V - 36V
低RDS(ON)电阻，200mΩ（HS + LS）
6A峰值驱动输出，4A连续驱动输出
PWM控制接口
支持低功耗休眠模式

应用领域

打印机及办公自动化设备
电器
智能家居
工业控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	H桥数量	1
	输出电流	3A
	峰值电流	6A

	属性	参数值
	工作电压	-
	导通电阻	200mΩ
	静态电流(Iq)	20uA
	工作温度	-40℃~+85℃
