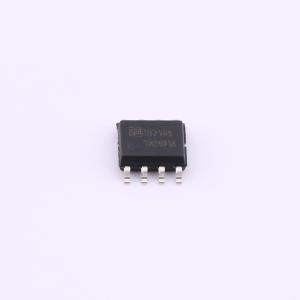

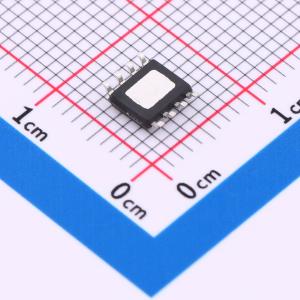

温馨提醒：图片仅供参考，商品以实物为准
HT7183SPER
16V,4.5A高效升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT7183是一款高功率异步升压转换器,集成120mΩ功率开关管,为便携式系统提供高效的电源管理解决方案。其输入电压范围为2.6V至5.5V,输出电压最高可达16V。该器件具备3A开关电流能力,并且能够提供高达16V的输出电压。HT7183还支持软启动,以及可调节的开关峰值电流限制。此外,该器件还提供有20V输出过压保护、和热关断保护。
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT7183SPER
- 商品编号
- C22391197
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.22944克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
HT7183是一款高功率异步升压转换器，集成120mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。 HT7183具有2.6V至5.5V输入电压范围，可为各类不同供电的应用提供支持。该器件具备3A开关电流能力，并且能够提供高达16V的输出电压。 HT7183还支持软启动，以及可调节的开关峰值电流限制。 此外，该器件还提供有20V输出过压保护、和热关断保护。
商品特性
- 输入电压范围：2.6V - 5.5V
- 输出电压范围：最高16V
- 可编程峰值电流：3A (SOT23 - 6), 4.5A (ESOP8)
- 低关断功耗，关断电流0.1uA
- 可编程软启动
- 输出过压 (20V)、热关断等保护
- SOT23 - 6, ESOP8无铅封装
应用领域
- Chargers
- LCD Displays
- 充电器
- LCD显示
- Digital Cameras
- Handheld Devices
- 数码相机
- 手持设备
- Portable Products
- 便携设备
