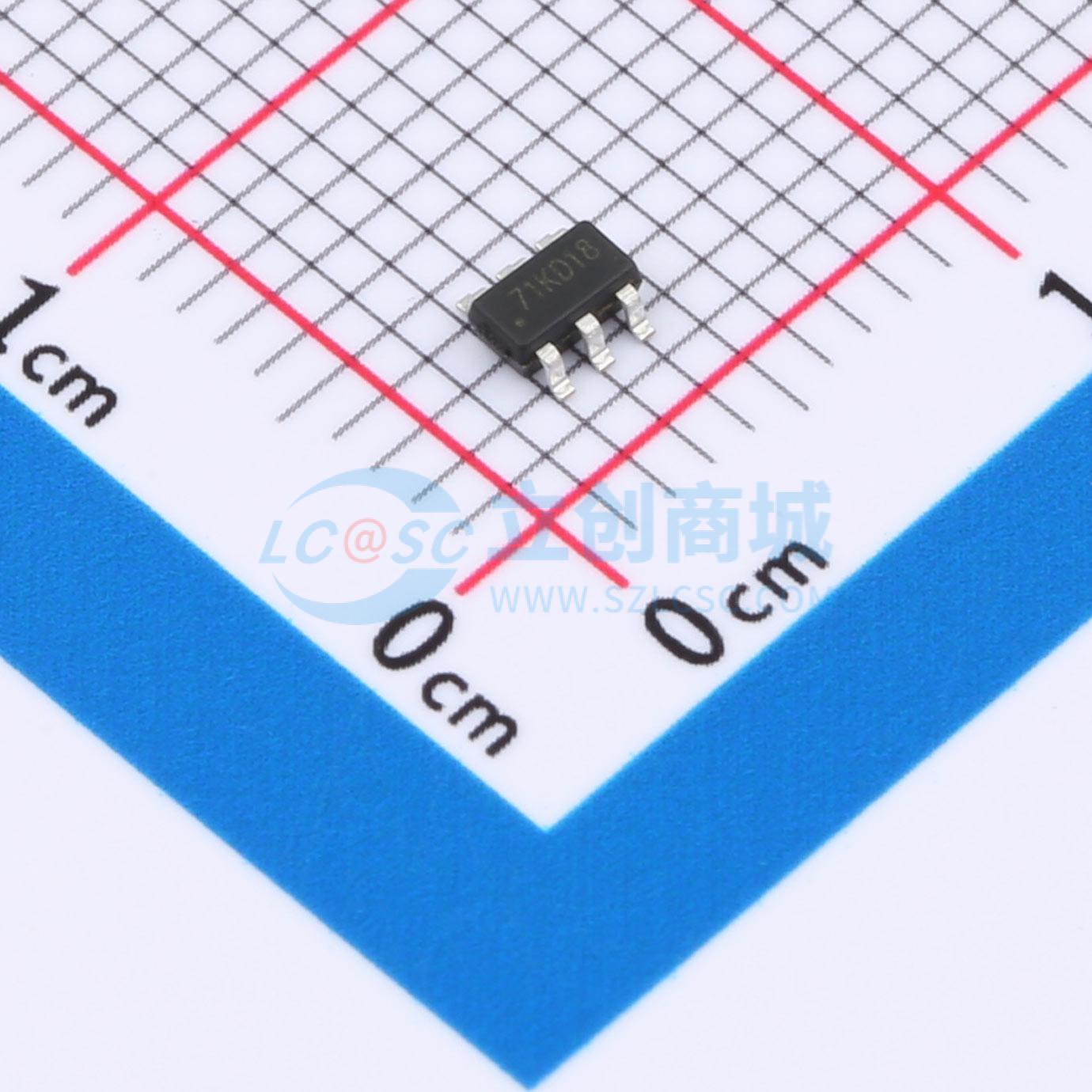

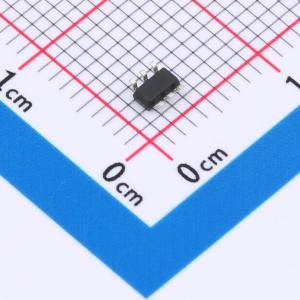

温馨提醒：图片仅供参考，商品以实物为准

HT7183STNR

16V,4.5A高效升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT7183是一款高功率密度的异步升压转换器,集成120mΩ功率开关管,为便携式系统提供高效的小尺寸解决方案。其开关频率约为800kHz,支持2.6V至5.5V的输入电压范围,可提供高达16V的输出电压。具有可编程峰值电流限制、软启动、输出过压保护和热关断保护等功能。
品牌名称: 嘉兴禾润
商品型号: HT7183STNR
商品编号: C22391198
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.047667克(g)

商品参数

商品概述

HT7183是一款高功率异步升压转换器，集成120mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。 HT7183具有2.6V至5.5V输入电压范围，可为各类不同供电的应用提供支持。该器件具备3A开关电流能力，并且能够提供高达16V的输出电压。 HT7183还支持软启动，以及可调节的开关峰值电流限制。此外，该器件还提供有20V输出过压保护、和热关断保护。

商品特性

输入电压范围：2.6V - 5.5V
输出电压范围：最高16V
可编程峰值电流：3A (SOT23 - 6), 4.5A (ESOP8)
低关断功耗，关断电流0.1uA
可编程软启动
输出过压 (20V)、热关断等保护
SOT23 - 6, ESOP8无铅封装

应用领域

Chargers
LCD Displays
充电器
LCD显示
Digital Cameras
Handheld Devices
数码相机
手持设备
Portable Products
便携设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.6V~5.5V
	输出电压	-
	输出电流	3A
	开关频率	800kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
