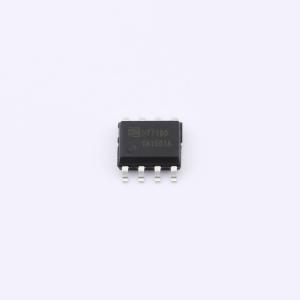

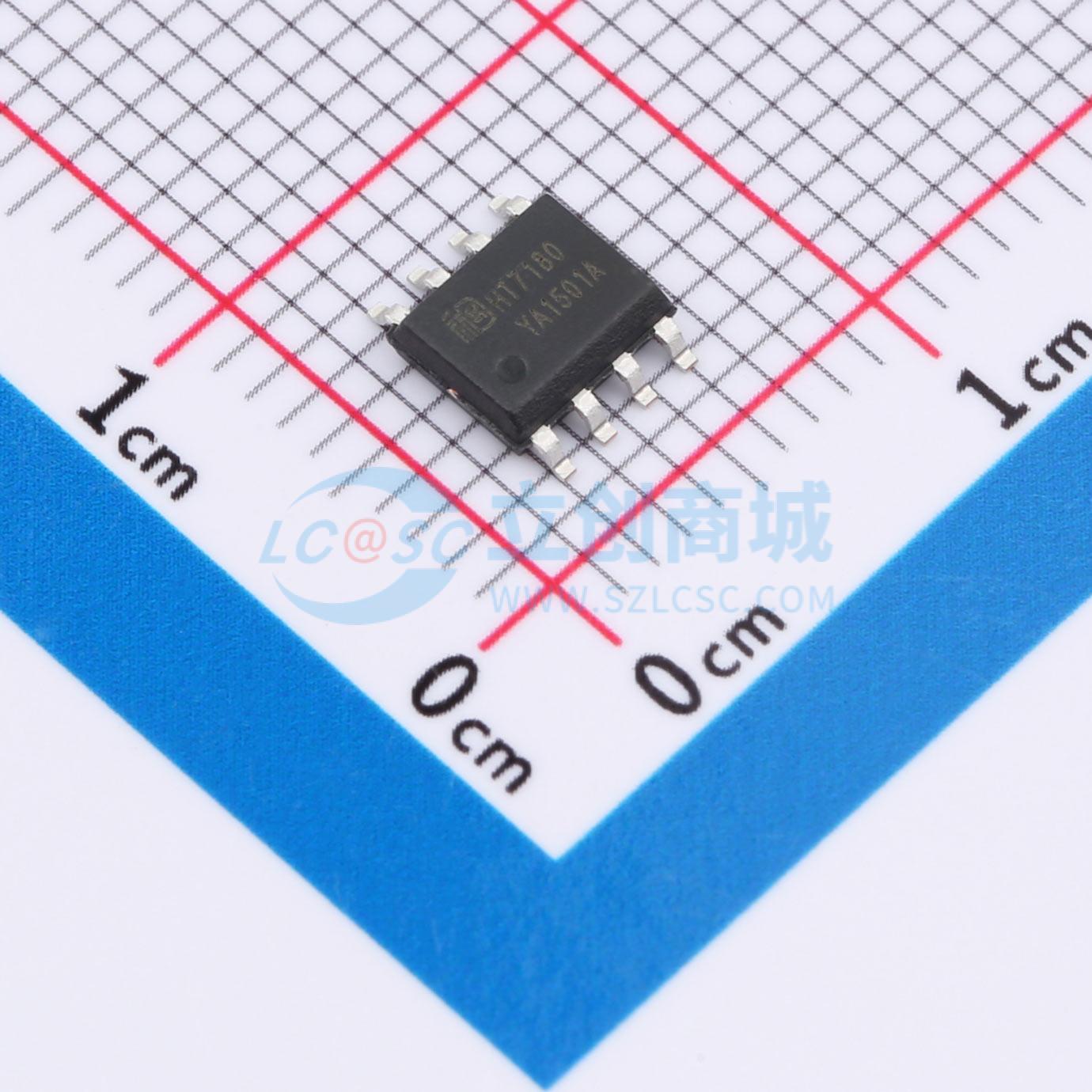

HT7180SPER
12.8V，10A高效升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT7180是一款高功率异步升压转换器,集成22mΩ功率开关管,为便携式系统提供高效的小尺寸解决方案。具有2.7V至12V宽输入电压范围,10A开关电流能力,最高12.8V的输出电压。支持可编程软启动,两种不同的tr/tf模式,输出过压保护和热关断保护。
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT7180SPER
- 商品编号
- C22391195
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~12V | |
| 输出电压 | - | |
| 输出电流 | 10A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
HT7180是一款高功率异步升压转换器，集成22mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。 HT7180具有2.7V至12V宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。该器件具备10A开关电流能力，并且能够提供高达12.8V的输出电压。 HT7180还支持可编程的软启动，以及可调节的开关峰值电流限制。HT7180还支持两种不同的tr/tf，以适应不同的EMI和效率需求。 此外，该器件还提供有13V输出过压保护、和热关断保护。
